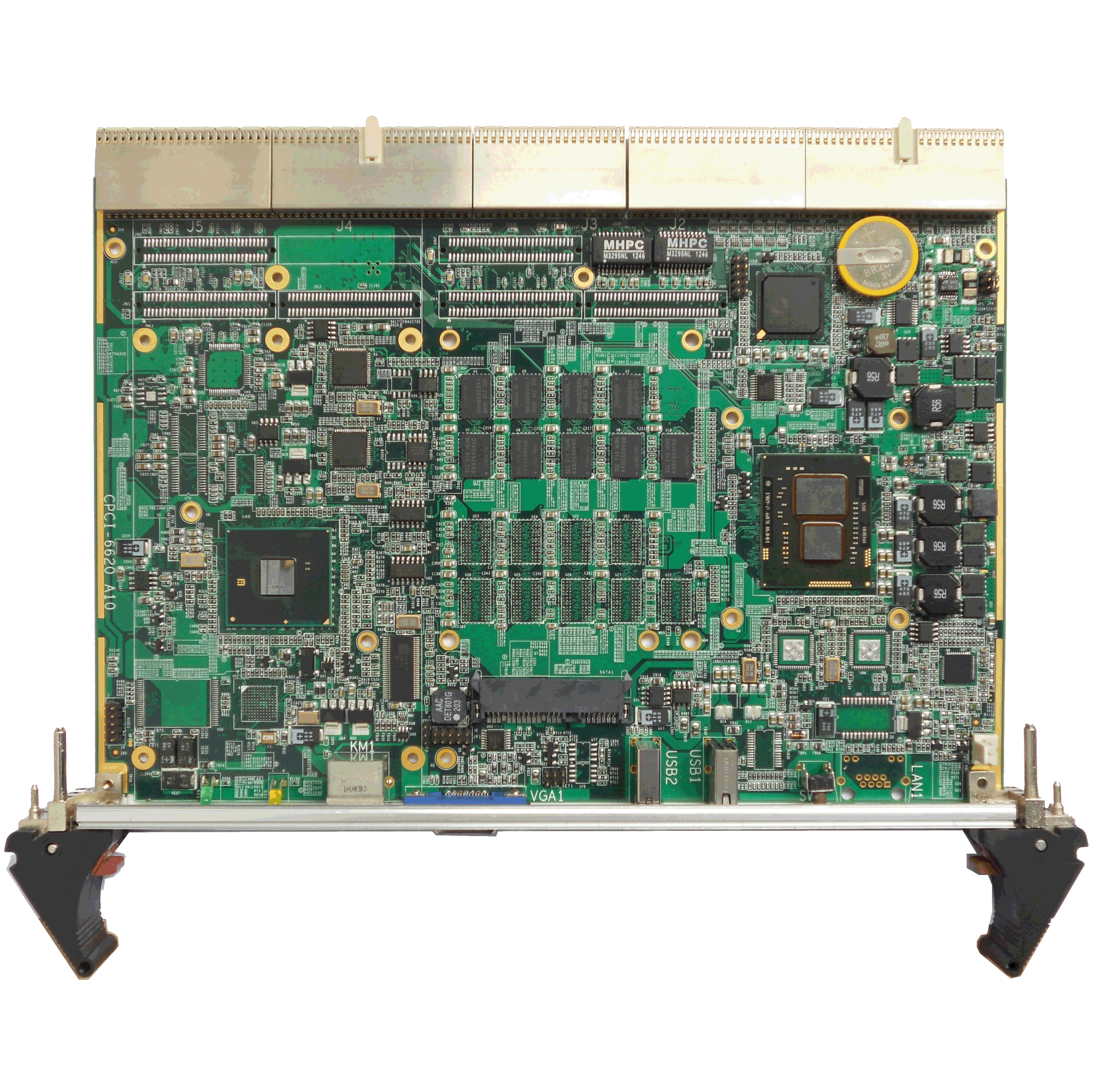

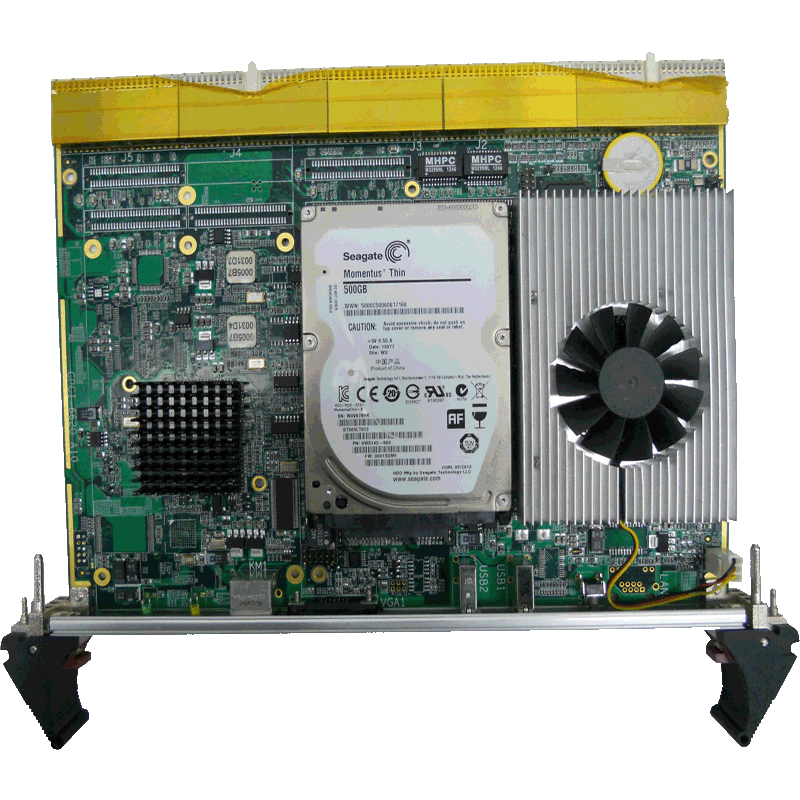

Compact PCI系列 CPC-6620
Intel®第一代Core™ i7/i5/i3/Celeron®处理器带ECC内存 6U CompactPCI通用刀片机，带PMC插槽
最高支持8GB DDR3-1066 ECC内存
双32位/33MHz PMC插槽
支持系统/外围通用模式
分享到：
- 产品规格
- 订购信息
- 下载
- 相关产品
|
项目
|
描述
|
|
|
处理器系统
|
CPU
|
Intel® Core™ i7-610E Processor,2.53GHz, 4MB二级缓存,TDP 35W Intel® Core™ i7-620LE Processor,2.0GHz, 4MB二级缓存,TDP 25W Intel® Core™ i7-620UE Processor,1.06GHz, 4MB二级缓存,TDP 18W 支持Intel®超线程与智能加速技术 |
|
DMI
|
2.5 GT/s | |
|
系统芯片
|
Intel® QM57 Express芯片组 | |
|
BIOS
|
AMI EFI BIOS, 双32Mb SPI Flash | |
|
内存
|
技术
|
DDR3 SDRAM, 1066 MHz |
|
ECC支持
|
支持8bit ECC | |
|
最大容量
|
8 GB | |
|
板贴
|
2/4/8 GB ECC内存 | |
|
插槽数
|
- | |
|
储存
|
SATA
|
4 x SATA接口, 其中1 x SATA (7+15) 2.5"硬盘接口 |
|
PATA(IDE)
|
- | |
|
SSD
|
板载8GB SSD,支持8GB~64GB SATA、SSD(可选） | |
|
CF
|
- | |
|
其他
|
- | |
|
显示
|
芯片组
|
CPU集成 |
|
图形引擎
|
Intel® HD Graphics | |
|
VGA
|
QXGA模拟讯号可切换之前侧或后侧,显示最大支持2048 x 1536@60Hz | |
|
LCD
|
- | |
|
DVI
|
1个DVI通道, 位于主板后侧,显示最大支持2048 x 1536@75Hz（DVI-I） | |
|
HDMI
|
- | |
|
DP
|
- | |
|
多显
|
支持独立双显，VGA从主板前侧引出，DVI从主板后侧引出 | |
|
以太网
|
芯片组
|
3 x Intel® 82574L千兆以太网控制器 |
|
速度
|
10/100/1000 Mbps | |
|
扩展插槽
|
|
PCI 64-bit/66MHz, 3.3V或5V通用电压（I/O)，可工作于支持CompactPCI总线通信（通用模式）的系统槽和外设槽 双32位/33MHz PMC插槽 |
|
标准
|
|
PICMG 2.0 CompactPCI规范R3.0 PICMG 2.1热插拔规范R2.0 PICMG 2.9系统管理规范R1.0 PICMG 2.16包交换背板规范R1.0 |
|
I/O
|
USB
|
2 x USB 2.0 (前面板),6 x USB 2.0 (后侧) |
|
音频
|
Realtek ALC888 HD Audio Controller,支持麦克风/线入/线出 | |
|
串口
|
- | |
|
GPIO
|
||
|
其他
|
1 x PS/2键盘和鼠标 | |
|
电源
|
电源类型
|
ATX/AT |
|
电源电压
|
- | |
|
功耗（典型值）
|
- | |
|
环境
|
工作温度
|
-20 ~ 70℃ （-40～85℃ 可选 ) |
|
储存温度
|
-40 ~ 85℃ （-55～105℃ 可选 ) | |
|
相对湿度
|
5 ~ 95%, 系统无冷凝 | |
|
其他
|
- | |
|
外形
|
Formfactor
|
标准 6U CPCI 控制器 |
|
尺寸
|
233 x 162mm | |
|
型号
|
描述
|
| CPC-6620DL2 | Intel® Core™ i7-620LE板载2GB ECC内存 |
| CPC-6620DU4 | Intel® Core™ i7-620UE板载4GB ECC内存 |
| CPC-6620DM4 | Intel® Core™ i7-620M板载4GB ECC内存 |
| 序号 | 文件名 | 更新日期 |
下载 |
| 1 | QM57 Chipset Drivers | 2015-06-19 |  |
