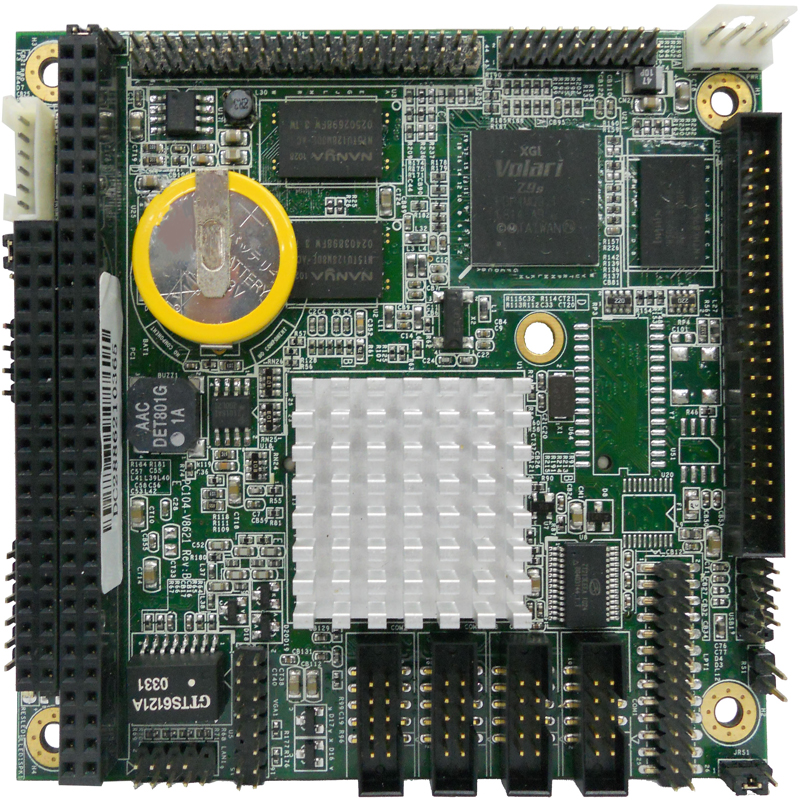

PC/104 单板计算机模块 PC104-V8621
PC/104 x86嵌入式SoC微型主板,支持CRT/LCD、4串口和百兆网卡，支持DOS下U盘热插拔
板载DMP Vorte x86DX 800MHz嵌入式SoC
板载256MB DDRII内存
支持VGA/LCD双显示功能
支持1个百兆网卡
支持2个USB2.0(1XUSB支持DOS下U盘热插拔），4个串口
支持CF卡Type I/II型
一个PC/104接口
分享到：
- 产品规格
- 订购信息
- 下载
- 相关产品
|
项目
|
描述
|
|
|
处理器系统
|
CPU
|
DMP Vortex86DX 800MHz |
|
前端总线速度
|
- | |
|
系统芯片
|
DMP Vortex86DX | |
|
BIOS
|
AMI PnP Flash BIOS | |
|
内存
|
技术
|
DDR2 SDRAM |
|
ECC支持
|
- | |
|
最大容量
|
- | |
|
板贴
|
256 MB | |
|
插槽数
|
- | |
|
储存
|
SATA
|
- |
|
PATA(IDE)
|
1 x PATA(Ultra ATA 33) | |
|
SSD
|
- | |
|
CF
|
1 x CF Type I/II插槽 | |
|
其他
|
- | |
|
显示
|
芯片组
|
XGI Z9s + 32MB VRAM |
|
图形引擎
|
XGI Z9s | |
|
VGA
|
显示最大支持1024 x 768 | |
|
LCD
|
12/18-bit TTL, 显示最大支持1024 x 768 | |
|
DVI
|
- | |
|
HDMI
|
||
|
SDVO
|
- | |
|
TV Out
|
||
|
DP
|
- | |
|
多显
|
支持独立双显 | |
|
以太网
|
芯片组
|
1 x Realtek 8100百兆以太网控制器 |
|
速度
|
10/100 Mbps | |
|
扩展插槽
|
|
PC/104 |
|
看门狗
|
|
255级 |
|
I/O
|
USB
|
2 x USB 2.0（1 x USB支持DOS下U盘热插拔） |
|
音频
|
- | |
|
串口
|
1 x RS-232/422/485 (COM1)，3 x RS-232 (COM2~4) | |
|
并口
|
1 x SPP/EPP/ECP模式 | |
|
软驱
|
1 x FDD | |
|
GPIO
|
- | |
|
其他
|
1 x PS/2键盘和鼠标 | |
|
电源
|
电源类型
|
AT |
|
电源电压
|
单5V DC In或小四P | |
|
功耗（典型值）
|
5V/ 0.95A (MAX) | |
|
环境
|
工作温度
|
0 ~ 65℃ |
|
储存温度
|
-40 ~ 85℃ | |
|
相对湿度
|
5 ~ 95%, 系统无冷凝 | |
|
其他
|
- | |
|
外形
|
Formfactor
|
PC/104 |
|
尺寸
|
96 x 90 mm | |
|
型号
|
描述
|
|
PC104-V8621RB
|
PC/104 Vortex86DX SBC support CRT/LCD、Ethernet、4xSerial、2xUSB |
| 序号 | 文件名 | 更新日期 |
下载 |
| 1 | DMP Chipset Drivers | 2015-06-09 |  |
