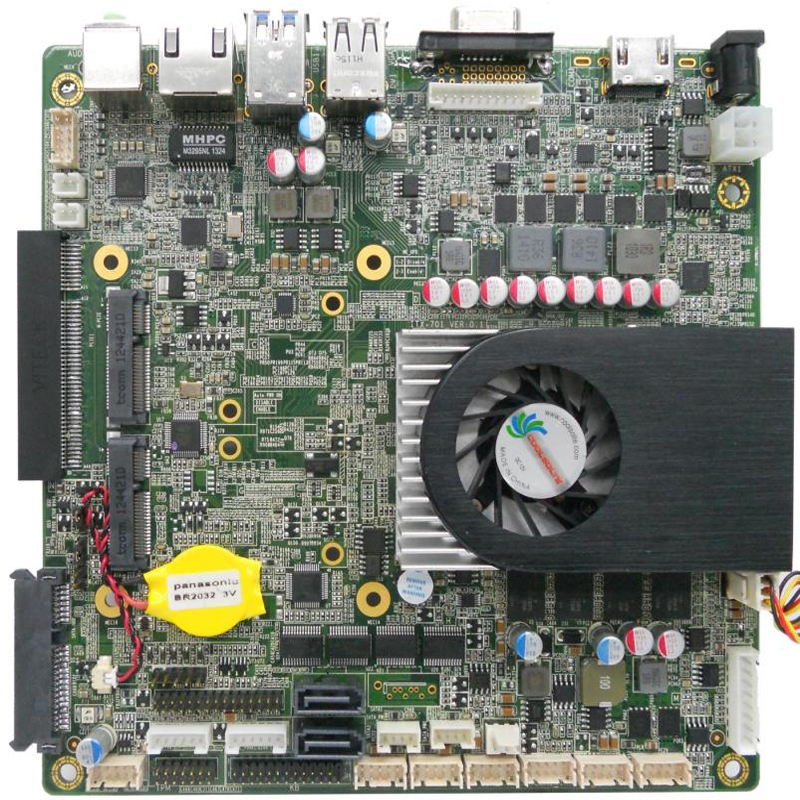

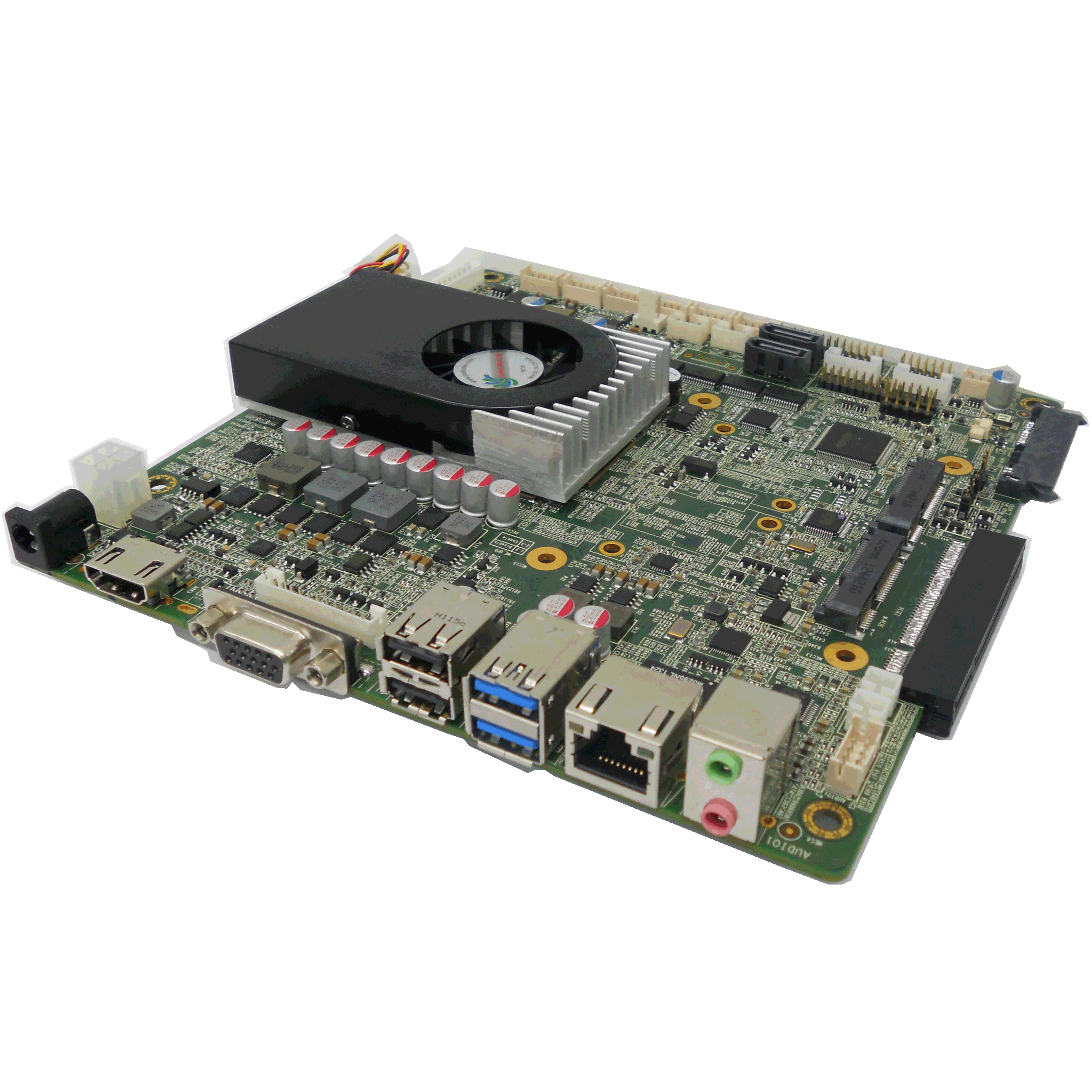

Mini ITX 单板电脑 ITX-701
支持Intel®第二代/第三代Core™ i7/i5/i3/Celeron®处理器 Mini ITX 主板，
支持CRT/DVI/HDMI/LVDS,4串口,声卡和千兆网卡，支持电池管理
支持DDR3 2G 1333内存
支持1个千兆网卡
支持6个USB2.0，4个串口，4个SATA,8位GPIO
支持M-SATA,Mini PCI-E, PCIeX8
支持DC12/19V宽压输入
分享到：
- 产品规格
- 订购信息
- 下载
- 相关产品
|
项目
|
描述
|
|
|
处理器系统
|
CPU
|
ITX-703: Intel® Core™ i7-3612QE (4x 2.1 GHz, 6MB cache, TDP 35W) Intel® Core™ i7-3555LE (2x 2.5 GHz, 4MB cache, TDP 25W) Intel® Core™ i7-3537U (2x 2.0 GHz, 4MB cache, TDP 17W) ITX-702: Intel® Core™ i7-2715QE (4x 2.1 GHz, 6MB cache, TDP 45W) Intel® Core™ i7-2610UE (2x 2.4 GHz, 4MB cache, TDP 17W) ITX-701: Intel® Celeron® Processor 1037U (2x 1.8 GHz,2M Cache, 1.80 GHz) Intel® Pentium® Processor 2030M (2x 2.5 GHz,2M Cache, 2.50 GHz) 支持Intel®超线程与智能加速技术 |
|
DMI
|
5GT/S | |
|
系统芯片
|
Intel® NM70 Mobile Chipset，Intel® QM77、QM67 Express芯片组可选 | |
|
BIOS
|
AMI Flash BIOS | |
|
内存
|
技术
|
DDR3 SDRAM, 1333 MHz |
|
最大容量
|
8 GB | |
|
板贴
|
2 GB | |
|
插槽数
|
- | |
|
储存
|
SATA
|
4 x SATA（2个7Pin接口3.0Gbps，1个M-SATA,1个7+15Pin接口 6.0Gbps) |
|
显示
|
芯片组
|
CPU集成 |
|
图形引擎
|
Intel® HD Graphics | |
|
VGA
|
显示最大支持2560x1600@60Hz | |
|
LCD
|
18/24-bit , 显示最大支持1920*1080 | |
|
DVI
|
显示最大支持2560x1600@ 60 Hz | |
|
HDMI
|
显示最大支持2560x1600@ 60 Hz | |
|
SDVO
|
- | |
|
TV Out
|
||
|
DP
|
- | |
|
多显
|
支持独立双显 | |
|
以太网
|
芯片组
|
2 x Realtek 8111E千兆以太网控制器 |
|
速度
|
10/100/1000 Mbps | |
|
扩展插槽
|
|
PCIe x8、2 x Mini-PCI-E插槽 |
|
看门狗
|
|
255级 |
|
I/O
|
USB
|
6 x USB 2.0 |
|
音频
|
Realtek ALC892 HD Audio Controller,支持麦克风/线入/线出 | |
|
串口
|
4 x RS-232(COM1~4) | |
|
并口
|
- | |
|
软驱
|
- | |
|
GPIO
|
1 x 8bit GPIO | |
|
其他
|
1 x 矩阵键盘接口 | |
|
电源
|
电源类型
|
ATX/AT |
|
电源电压
|
9~28V DC In | |
|
功耗（典型值）
|
12V/ 1.93A (MAX) | |
|
环境
|
工作温度
|
0 ~ 65℃ |
|
储存温度
|
-40 ~ 85℃ | |
|
相对湿度
|
5 ~ 95%, 系统无冷凝 | |
|
其他
|
- | |
|
外形
|
Formfactor
|
Mini ITX |
|
尺寸
|
170 X170mm | |
|
型号
|
描述
|
| ITX-701 |
Intel® 1037U Mini ITX 主板 ，支持CRT/DVI/HDMI/LVDS、 4串口、声卡和千兆网卡，支持电池管理 |
| ITX-702 |
Intel® 2517QE Mini ITX 主板 ，支持CRT/DVI/HDMI/LVDS、 4串口、声卡和千兆网卡，支持电池管理 |
| ITX-703 |
Intel® 3612QE Mini ITX 主板 ，支持CRT/DVI/HDMI/LVDS、 4串口、声卡和千兆网卡，支持电池管理 |
