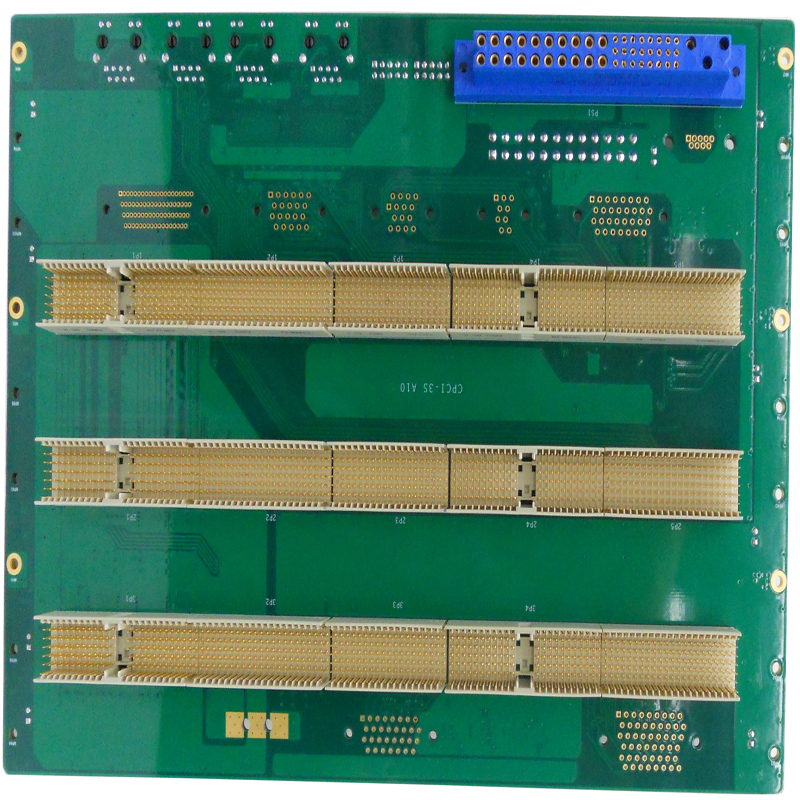

Compact PCI 底板系列 CPC-3S
3槽CPCI背板是66MHZ 64-bit Compact PCI无源底板，符合Compact PCI标准，提供2个系统槽和1个扩展槽，
可选CPCI/标准ATX电源接口，底板上可实现5V、3.3V选择，支持热插拔、支持后出线、软关机等，可通过配置
实现数字地与机壳地的单点连接。具有良好的硬件软件兼容性
分享到：
- 产品规格
- 订购信息
- 下载
- 相关产品
|
项目
|
描述
|
|
|
主要功能
|
标准
|
3U 3槽66M/64bit CPCI背板 |
|
插槽
|
2个系统槽，1个扩展槽 | |
|
PCB类型
|
8层 | |
|
特性阻抗
|
55±10%ohm | |
|
MTBF
|
700,000h | |
|
扩展
|
66MHz 64位访问方式，P1、P2为64-bit PCI总线，P3、P4、P5连接器用于扩展使用 | |
|
背面连接
|
支持后出线 | |
|
V(I/O)
|
5V、3.3V可选,出厂默认是5V | |
|
其他
|
数字地和机壳地可以隔离或公用 | |
|
电源
|
电源类型
|
可选CPCI/标准ATX电源接口 |
|
电源电压
|
- | |
|
功耗(典型值)
|
- | |
|
环境
|
工作温度
|
-40～85℃ |
|
储存温度
|
-55～105℃ | |
|
相对湿度
|
5 ~ 95%, 系统无冷凝 | |
|
其他
|
- | |
|
OS
|
Formfactor
|
标准 3U 3槽CPCI背板 |
|
尺寸
|
181 x 262mm | |
|
型号
|
描述
|
|
CPC-3S
|
3U 3槽 CPCI 背板；2x系统槽；1x扩展槽 |
