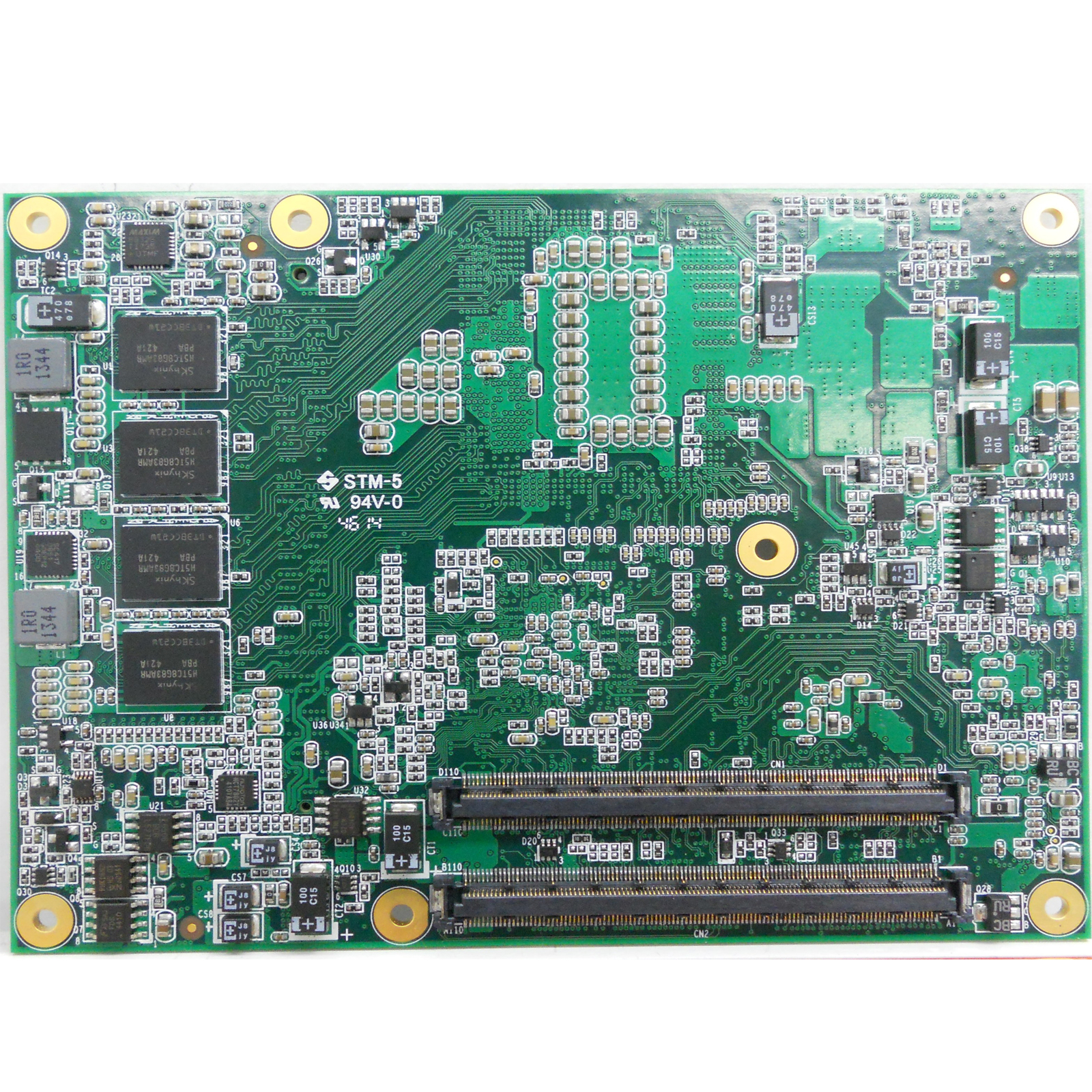

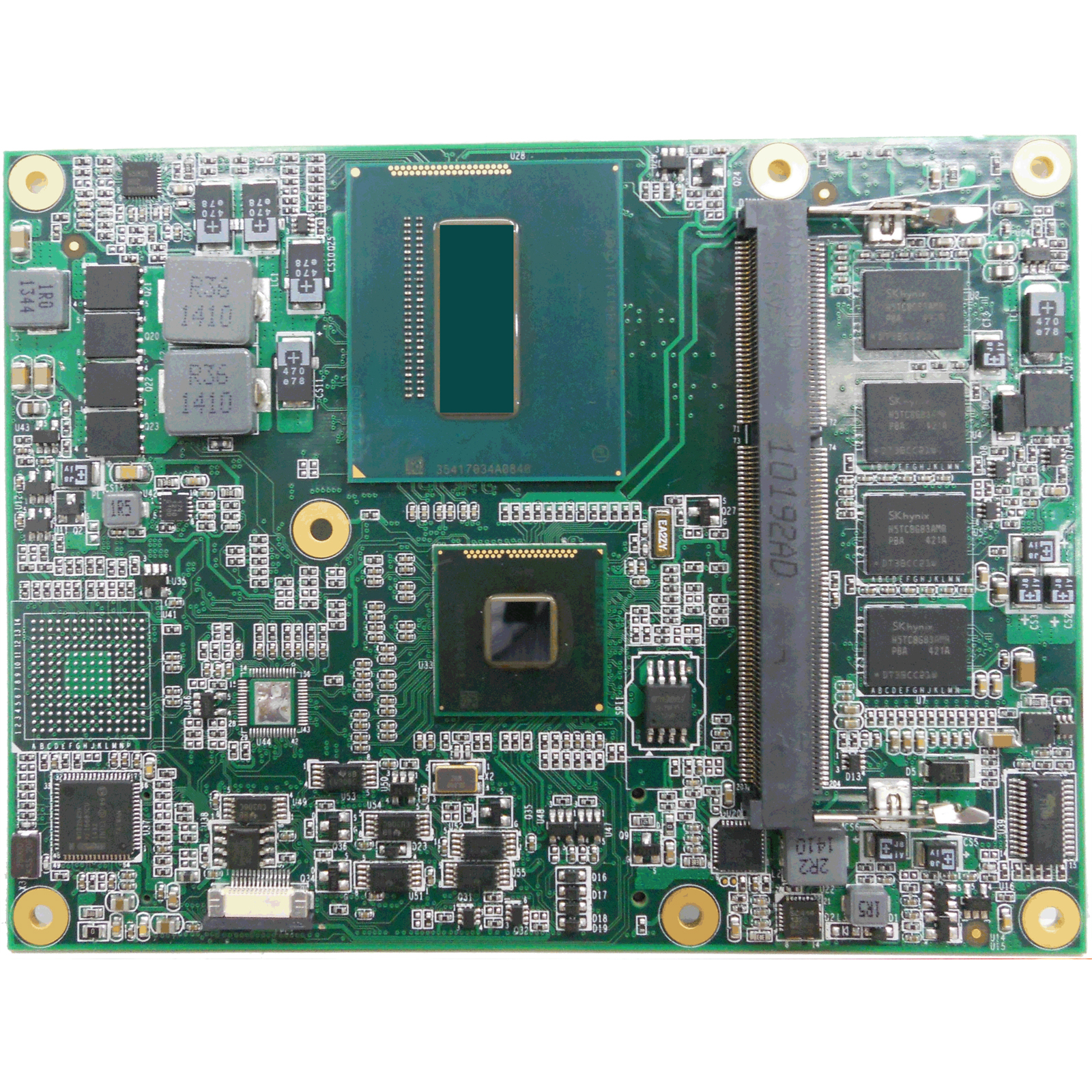

COM Express 模块 COM-6871
Intel®第四代Core™ i7/i5/i3 处理器 COM-Express® Basic Type 6 CPU模块
分享到：
- 产品规格
- 订购信息
- 下载
- 相关产品
|
项目
|
描述
|
|
|
System
|
CPU
|
Soldered onboard 4th Generation Intel® Core™ i7-4600U 2.1GHz TDP 15 W / i7-4610Y 1.7GHz TDP 11.5 W i5-4402E 1.6GHz TDP 25 W/ i5- 4422E 1.8GHz TDP 25 W i3- 4112E 1.8GHz TDP 25 W/ i3- 4110E 2.6GHz TDP 37 W 支持Intel®超线程与Turbo Boost睿频技术 |
|
DMI
|
5 GT/s | |
|
系统芯片
|
Intel® PCH QM87 Express芯片组 | |
|
BIOS
|
AMI UEFI 2.x BIOS, SPI闪存 | |
|
内存
|
技术
|
DDR3L SDRAM, 1333/1600 MHz，up to 16GB |
|
ECC支持
|
- | |
|
最大容量
|
16 GB | |
|
板贴
|
4GB/8GB DDR3L SDRAM | |
|
插槽数
|
1 x DDR3L SO-DIMM sockets, supporting SDRAM up to 8GB | |
|
储存
|
SATA
|
2 x SATA3.0 (6.0Gbps) ,2 x SATA2.0(3.0Gbps) 接口,支持RAID 0，1，5，10。 |
|
PATA(IDE)
|
1 x PATA(UDMA-66/100) |
|
|
SSD
|
板载 8GB SSD ，最高到 64GB（可选） | |
|
CF
|
- | |
|
其他
|
- | |
|
显示
|
芯片组
|
CPU集成 |
|
图形引擎
|
Integrated Intel® HD Graphics 4600 | |
|
VGA
|
最大支持 3200x2000@60Hz | |
|
LCD
|
单通道或双通道24-bit LVDS最大支持 1920 x 1200 @60Hz (optional) |
|
|
DVI
|
1路DVI/HDMI | |
|
SDVO
|
1路DDI/SDVO,与PEG复用 |
|
|
DP
|
- | |
|
多显
|
支持独立3显 | |
|
以太网
|
芯片组
|
1 x Intel® 82583V千兆以太网控制器 |
|
速度
|
10/100/1000 Mbps | |
|
扩展插槽
|
|
1 x PCIe x16 Generation 3 lanes 8 PCI Express x1 LPC, SMBus |
|
看门狗
|
|
225级 |
|
I/O
|
USB
|
12 x USB ( 8 x USB 2.0 ports , 4 x USB 3.0 ports) |
|
音频
|
HD Audio link |
|
|
串口
|
- | |
|
GPIO
|
8位GPIO | |
|
其他
|
- | |
|
电源
|
电源类型
|
ATX/AT |
|
电源电压
|
+12V,+5VSB,VBAT |
|
|
功耗（典型值）
|
30W(BY i5- 4422E CPU) |
|
|
环境
|
工作温度
|
-20 ~ 70℃ （-40～85℃ 可选 ) |
|
储存温度
|
-40 ~ 85℃ （-55～105℃ 可选 ) | |
|
相对湿度
|
5 ~ 95%, 系统无冷凝 | |
|
其他
|
- | |
|
外形
|
Formfactor
|
COM-Express® 2.0 Type 6 Basic 模块 |
|
尺寸
|
125 x 95mm |
|
|
型号
|
描述
|
| COM-6871-4402E |
4th Generation Intel® Core™ i5-4402E/ QM87 COM Express® CPU module |
| COM-6871-4422E(BTO) |
4th Generation Intel® Core™ i5-4422E/ QM87 COM Express® CPU module |
| COM-6871-4600U | 4th Generation Intel® Core™ i7-4600U/ QM87 COM Express® CPU module |
