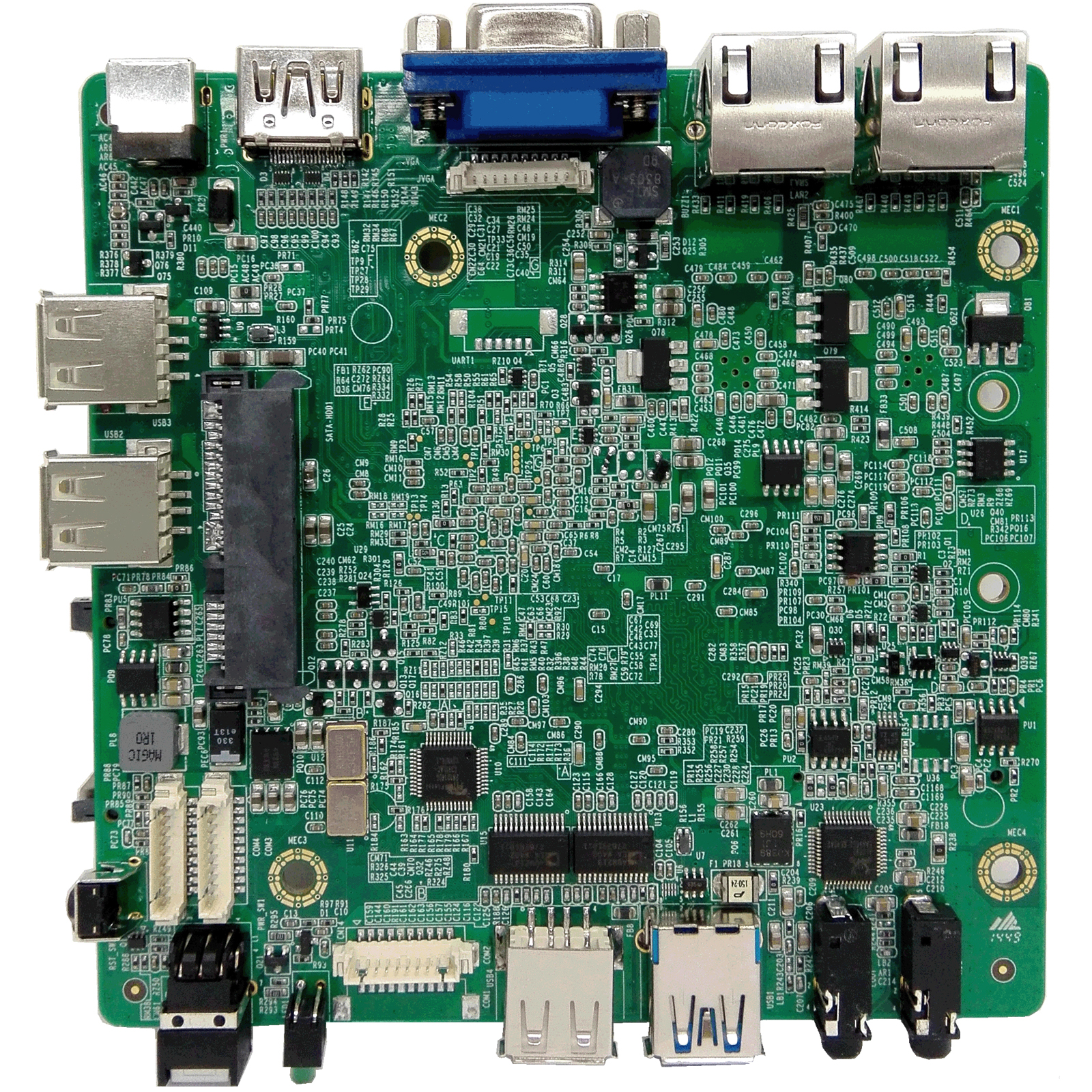

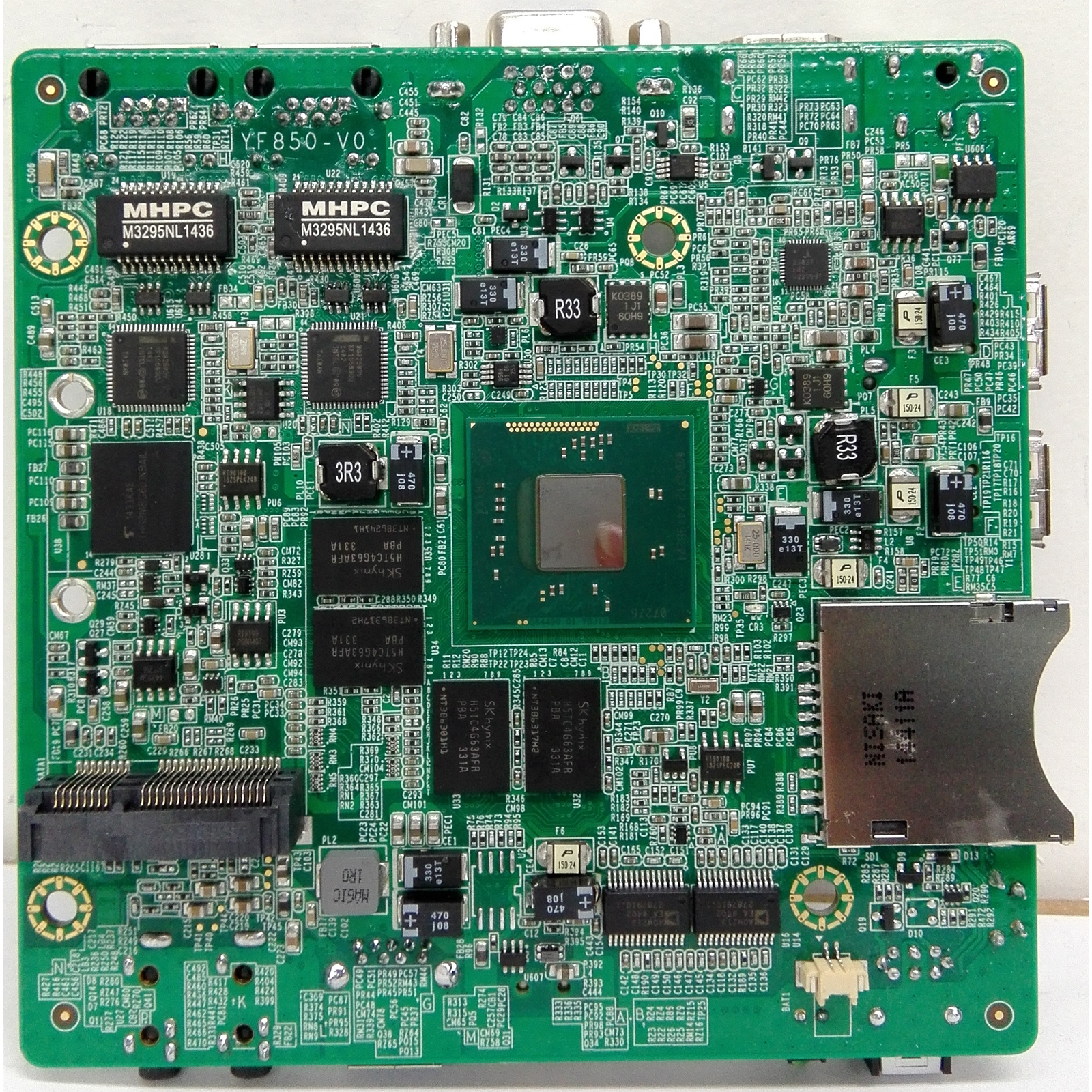

Mini ITX主板系列 BT-YF850
Intel®Bay Trail D/I/M SOC系列处理器,板载 2GB DDR3L内存,支持VGA/HDMI、2x82583v千兆网口、USB、音频、Mini-PCIe、SD卡等,各种接口应用丰富多样,
分享到：
- 产品规格
- 订购信息
- 下载
- 相关产品
|
项目
|
描述
|
|
|
处理器系统
|
CPU
|
Intel® Celeron® Processor N2930 (2M Cache, up to 2.16 GHz,TDP 7.5W) Intel® Celeron® Processor N2830 (1M Cache, up to 2.41 GHz,TDP 25W) Intel® Celeron® Processor J1900 (2M Cache, up to 2.42 GHz,TDP 17W) Intel® Atom™ Processor E3805 (1M Cache, 1.33 GHz,TDP 3W) Intel® Atom™ Processor E3845 (2M Cache, 1.91 GHz,TDP 10W) 支持Intel®超线程与智能加速技术 |
|
DMI
|
- | |
|
系统芯片
|
Intel®Bay Trail D/I/M SOC | |
|
BIOS
|
AMI UEFI 2.x BIOS, SPI闪存 | |
|
内存
|
技术
|
DDR3L-1067MHz SDRAM,up to 8GB |
|
最大容量
|
4 GB | |
|
板贴
|
2GB DDR3 SDRAM，up to 4GB | |
|
插槽数
|
- | |
|
储存
|
SATA
|
1x 8GB EMMC,内置7+15PIN SATA2.0(3.0Gbps) 接口(可扩展一个2.5寸 HDD) |
|
显示
|
芯片组
|
CPU集成 |
|
图形引擎
|
Intel®Bay Trail integrated | |
|
VGA
|
显示最大支持2560x1600@60Hz | |
|
LCD
|
- | |
|
DVI
|
- | |
|
HDMI
|
|
|
|
SDVO
|
- | |
|
TV Out
|
- | |
|
DP
|
1x HDMI,显示最大支持2560x1600@ 60 Hz |
|
|
多显
|
支持独立双显 | |
|
以太网
|
芯片组
|
2 x Intel® 82583V千兆以太网控制器 |
|
速度
|
10/100/1000 Mbps | |
|
扩展插槽
|
|
1x Mini PCIe support Wifi, mSATA optional or 3G optional |
|
看门狗
|
|
- |
|
I/O
|
USB
|
3 x USB 2.0，1 x USB 3.0 |
|
音频
|
Realtek ALC892 HD Audio Controller,支持1x Speak-out, 1x Mic-in | |
|
串口
|
4 x RS-232(COM1~4) | |
|
并口
|
- | |
|
软驱
|
- | |
|
Card read
|
SD Card read socket | |
|
其他
|
- | |
|
电源
|
电源类型
|
AT |
|
电源电压
|
+5V DC In | |
|
功耗（典型值）
|
8.7W(BY N2930 CPU) | |
|
环境
|
工作温度
|
0 ~ 65℃ |
|
储存温度
|
-40 ~ 85℃ | |
|
相对湿度
|
5 ~ 95%, 系统无冷凝 | |
|
其他
|
- | |
|
外形
|
Formfactor
|
Mini ITX |
|
尺寸
|
120 x 120 mm |
|
|
型号
|
描述
|
| BT-YF850-N2930 |
BT-YF850 with Intel® Celeron® Processor N2930 (2M Cache, up to 2.16 GHz,TDP 7.5W) |
| BT-YF850-J1900 |
BT-YF850 with Intel® Celeron® Processor J1900 (2M Cache, up to 2.42 GHz,TDP 17W) |
| BT-YF850-E3805 | BT-YF850 with Intel® Atom™ Processor E3805 (1M Cache, 1.33 GHz,TDP 3W) |
| 序号 | 文件名 | 更新日期 |
下载 |
| 1 | Bay Trail D/I/M Chipset Drivers | 2015-06-19 |  |
