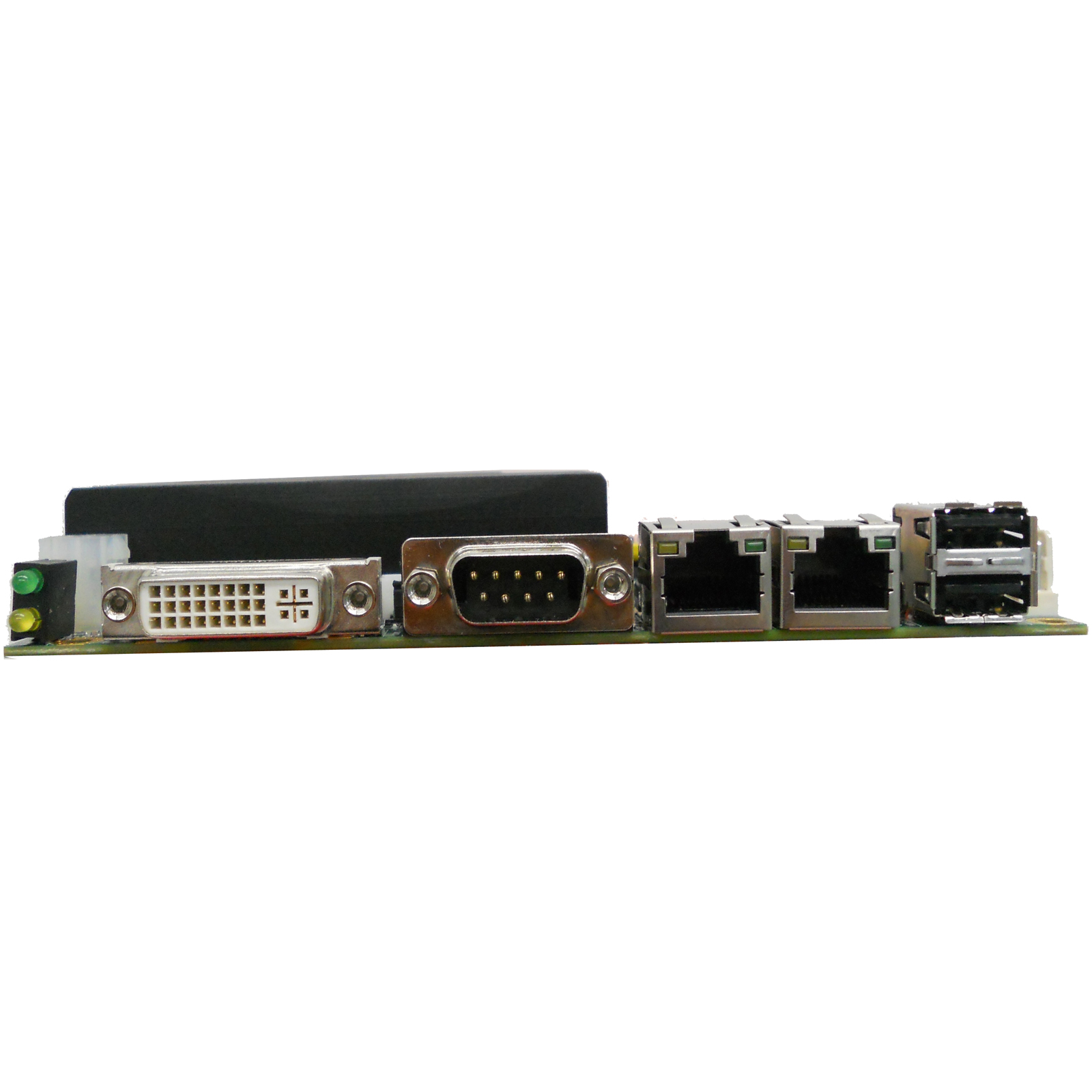

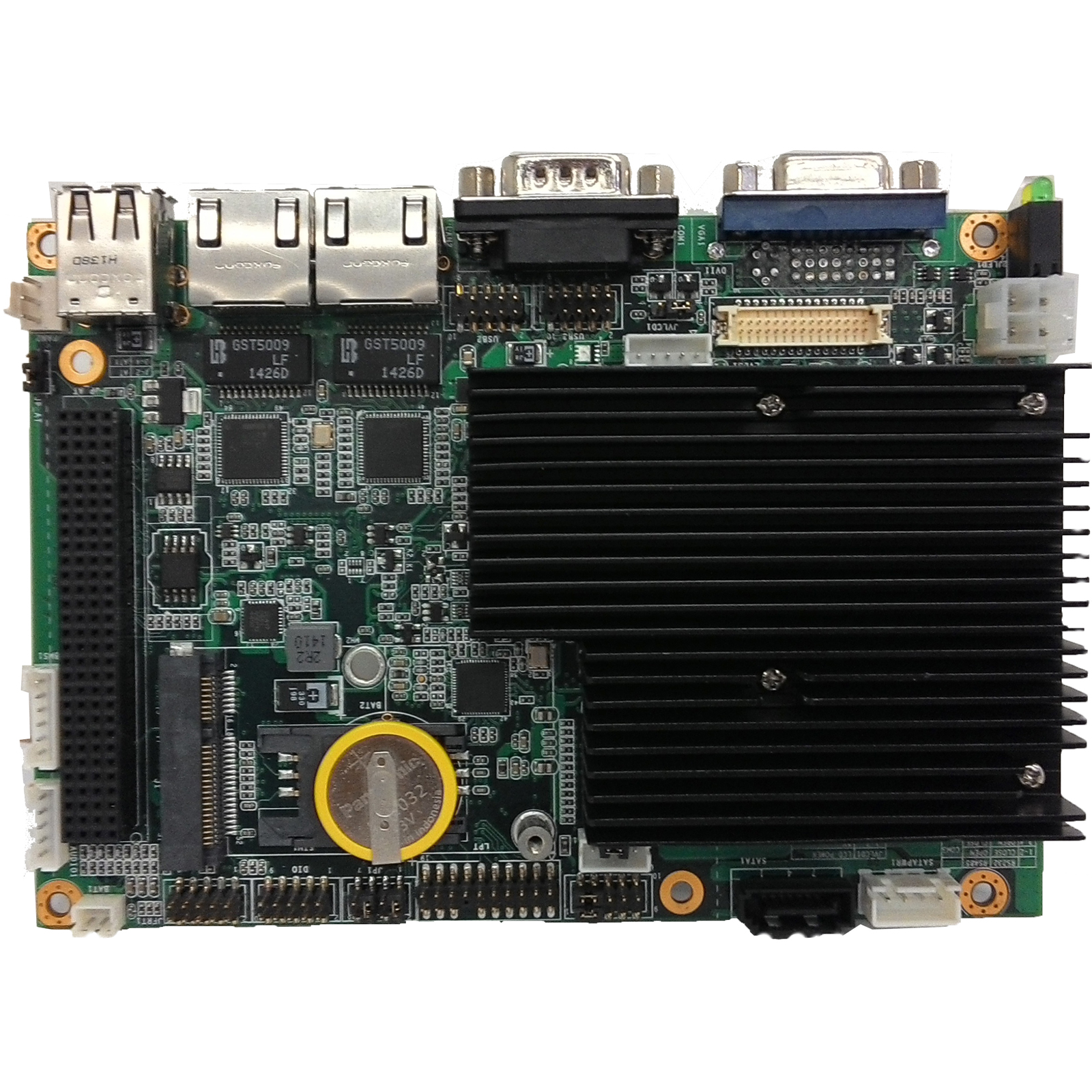

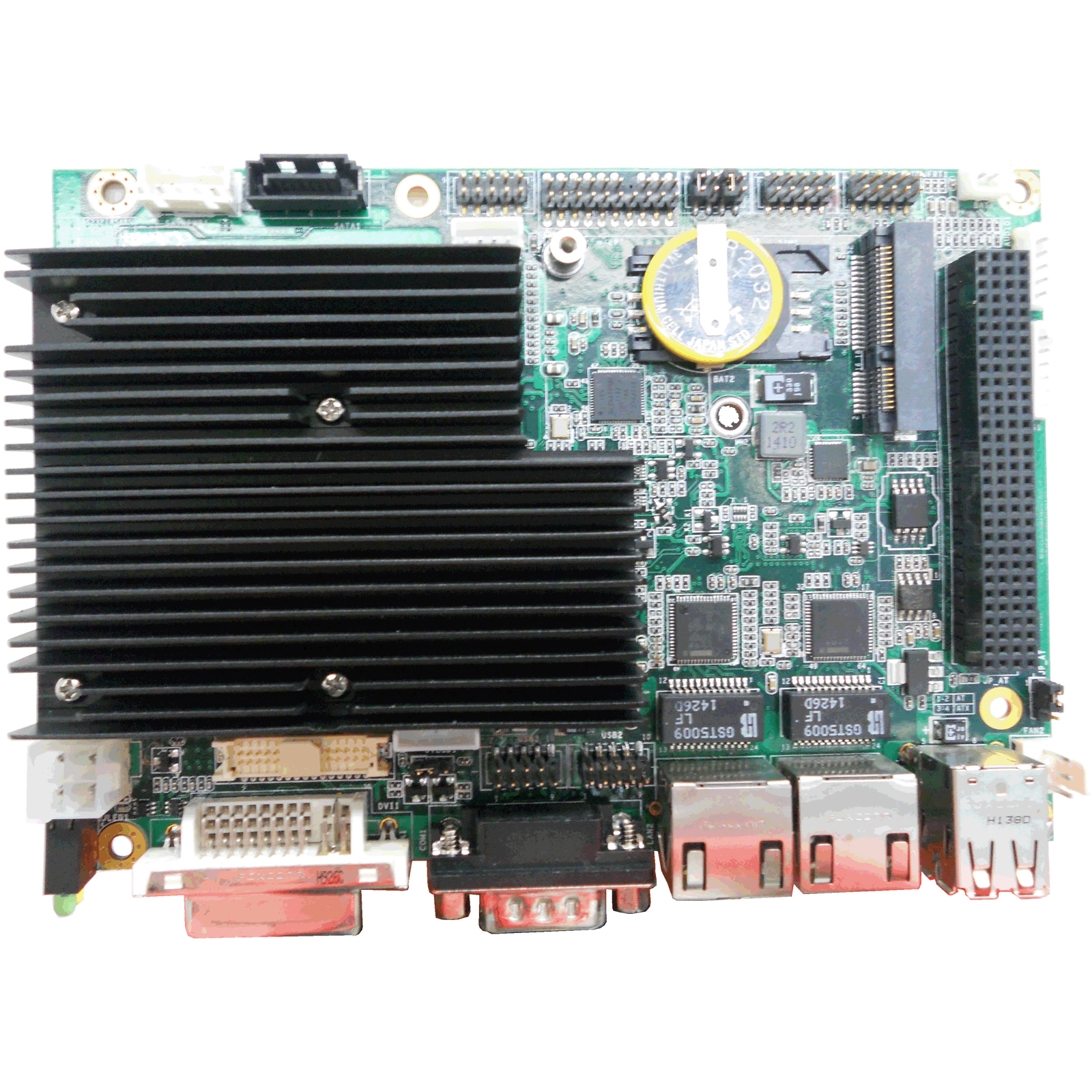

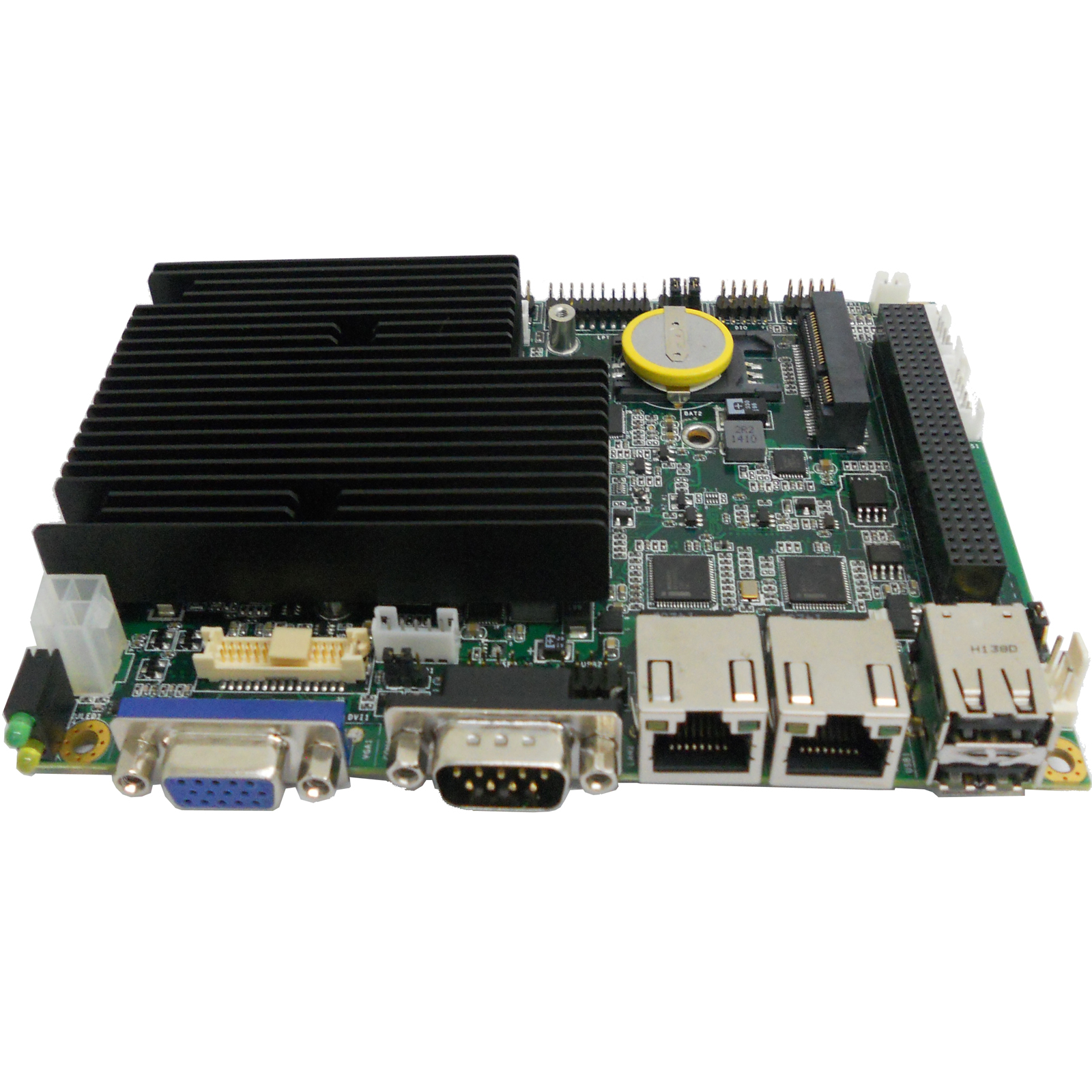

嵌入式单板计算机 SBX-3101
Intel® Atom™ N2600 / D2550 3.5"微型主板，支持CRT/LVDS、4串口、声卡和双千兆网卡
• 免风扇设计
• 多种显示接口: 1 x LVDS, 1 x VGA, 支持多显
• 板载1GB DDRII内存,最高4GB(可选)
• 支持3G, WiFi功能
• 多种通讯口: 6 x USBs 2.0, 6 x COMs,1 x LPT, PCI104+, 2 x LANs， 4路DI, 4路DO
• 分别支持单12V, 单5V输入开机
• 支持PC/104+接口，Mini PCI-E扩展接口
分享到：
- 产品规格
- 订购信息
- 下载
- 相关产品
|
项目
|
描述
|
|
|
处理器系统
|
CPU
|
Intel® Atom™ N2600 1M Cache, 1.6 GHz处理器 Intel® Atom™ N2800 1M Cache, 1.86 GHz处理器 支持Intel®超线程与智能加速技术 |
|
DMI
|
2.5GT/S | |
|
系统芯片
|
Intel® NM10 Express芯片组 | |
|
BIOS
|
8MB AMI Flash BIOS | |
|
内存
|
技术
|
DDR3 SDRAM, 800/1066 MHz |
|
ECC支持
|
- | |
|
最大容量
|
2 GB(MAX 4GB FOR D2550) | |
|
板贴
|
2 GB | |
|
插槽数
|
- | |
|
储存
|
SATA
|
1 x SATA(3.0Gbps)带电源 |
|
PATA(IDE)
|
- | |
|
SSD
|
- | |
|
CF
|
1 x CF Type I/II插槽 | |
|
其他
|
- | |
|
显示
|
芯片组
|
CPU集成 |
|
图形引擎
|
Intel® Gfx Integrated Graphics Media Accelerator | |
|
VGA
|
显示最大支持2048X1536@60Hz | |
|
LCD
|
18/24-bit LVDS, 显示最大支持1280 x 800或1366 x 768 | |
|
DVI
|
- | |
|
HDMI
|
- | |
|
DP
|
- | |
|
SDVO
|
- | |
|
TV Out
|
- | |
|
多显
|
支持独立双显 | |
|
以太网
|
芯片组
|
2 x Intel 82583V PCIe GbE 控制器 |
|
速度
|
10/100/1000 Mbps | |
|
扩展插槽
|
|
PC/104+，1 x Mini PCI-E插槽,1 x SIM卡插槽 |
|
看门狗
|
|
255级 |
|
I/O
|
USB
|
6 x USB 2.0 |
|
音频
|
HD Audio ALC662支持MIC IN/LOUT | |
|
串口
|
COM1: 9线, RS232,COM2/3: 3线, RS232/485 可选;COM4: 3线, RS232 | |
|
并口
|
1 x SPP/EPP/ECP模式 | |
|
软驱
|
- | |
|
GPIO
|
- | |
|
其他
|
1 x PS/2键盘和鼠标 | |
|
电源
|
电源类型
|
ATX/AT |
|
电源电压
|
单12V/单5V输入开机 ,2*2 Pin DC_IN | |
|
功耗（典型值）
|
12V/ 1.23A (MAX) | |
|
环境
|
工作温度
|
-40 ~ 85 ℃ （-55～105℃ 可选 ) |
|
储存温度
|
-40 ~ 85℃ | |
|
相对湿度
|
5 ~ 95%, 系统无冷凝 | |
|
其他
|
- | |
|
外形
|
Formfactor
|
3.5" |
|
尺寸
|
146 x 102 mm |
|
|
型号
|
描述
|
|
SBX-3101
|
Intel® Atom™ N2600 3.5"微型主板, 支持 CRT/LVDS、4串口、声卡和双千兆网卡 |
| 序号 | 文件名 | 更新日期 |
下载 |
| 1 | Atom 2600 Chipset Drivers | 2015-06-19 |  |
