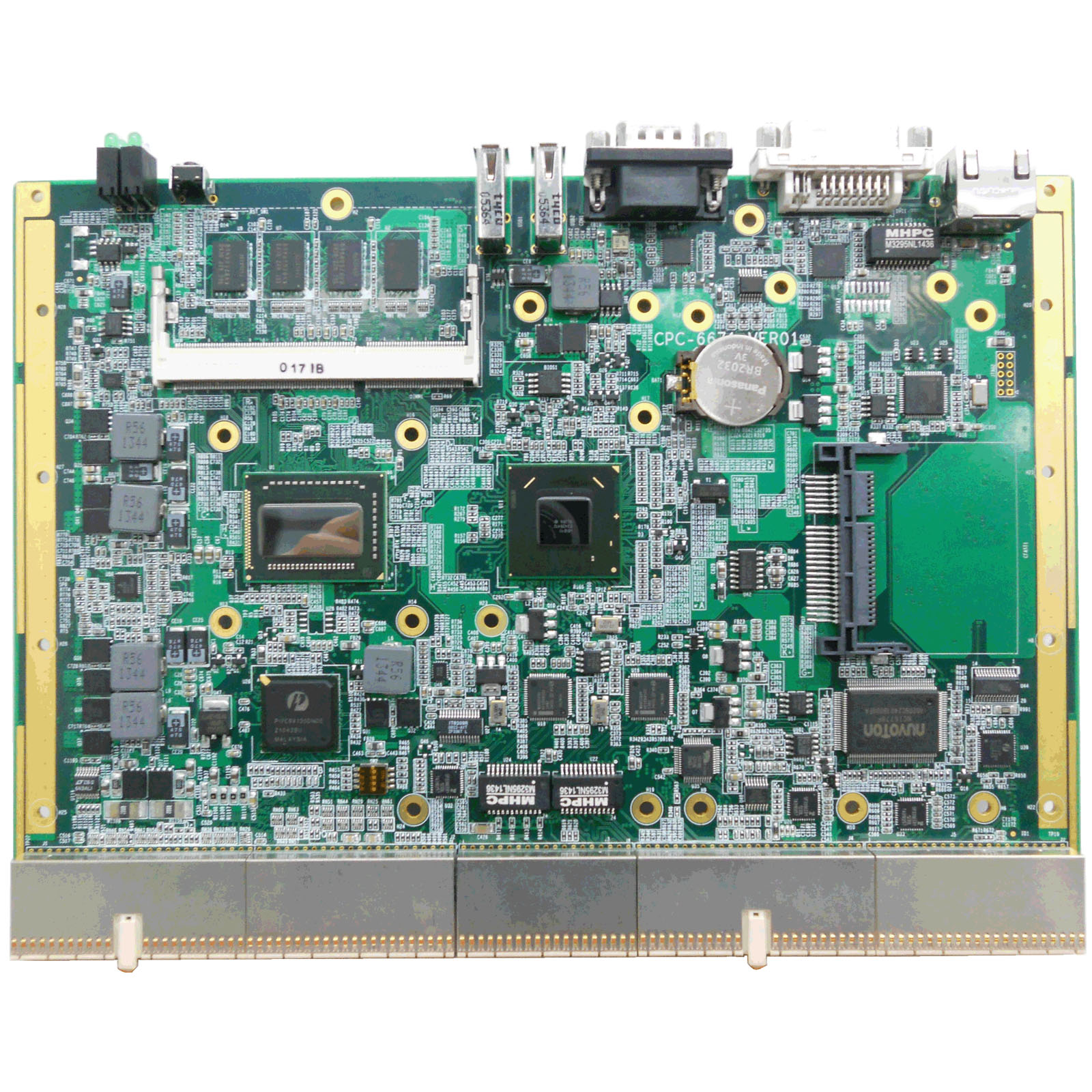

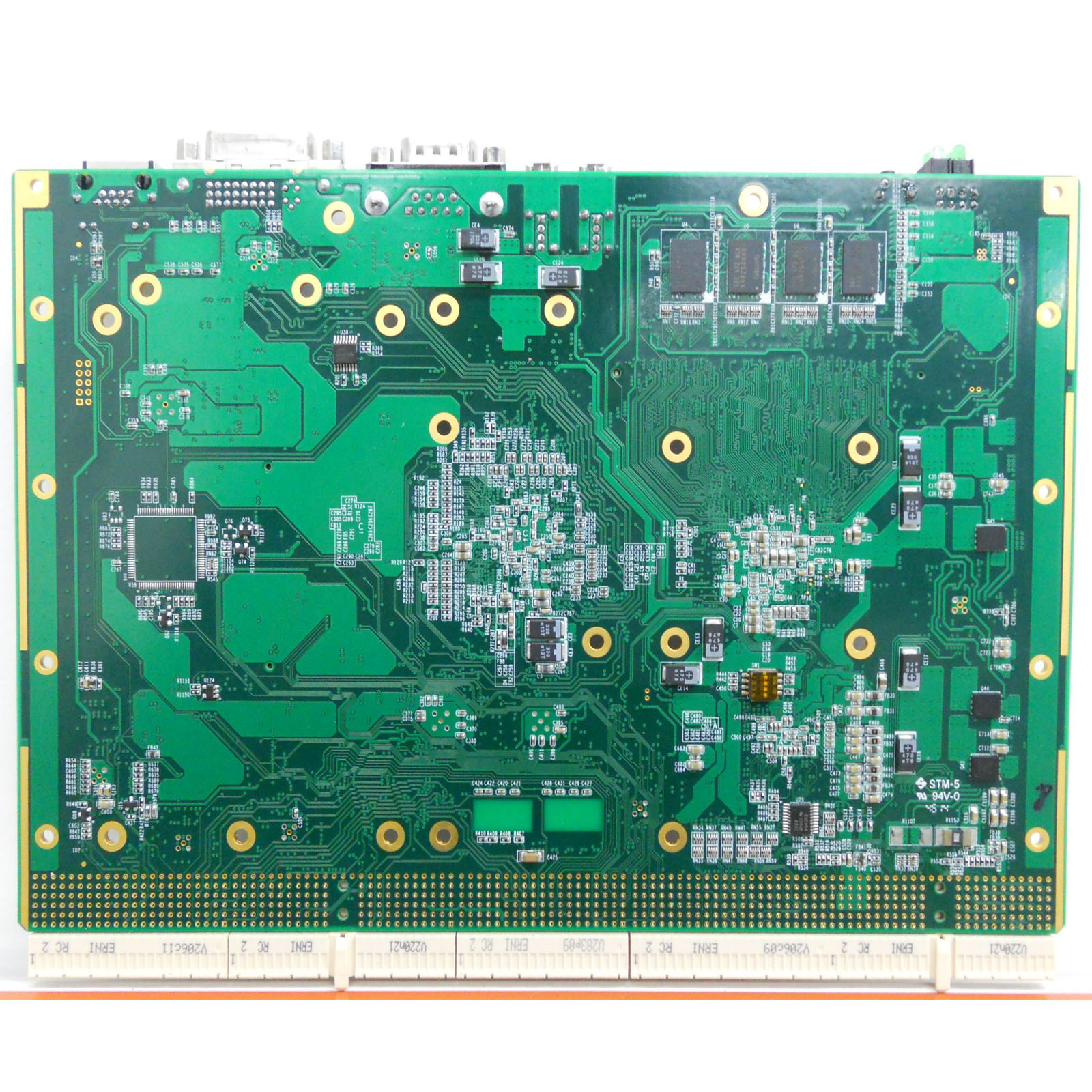

Compact PCI系列 CPC-6671
Intel®第二代/第三代Core™ i7/i5/i3/Celeron®处理器 ，标准6U CPCI 控制器
• 板载Intel®第二代/第三代Core™ i7/i5/i3/Celeron®处理器
• 支持1xDDR3 SO-DIMM,最大支持8 GB 1333/1600 MHZ
• 板载8GB DDR3-SDRAM 1333/1600MHz 内存,最高8GB
• 支持VGA/LVDS(双通道24位)/DVI-I扩展,支持独立双显功能• 可扩展2.5"SATA硬盘支架和板载CFAST卡座
• 支持3 x 82583v 千兆网卡
分享到：
- 产品规格
- 订购信息
- 下载
- 相关产品
|
项目
|
描述
|
|
|
处理器系统
|
CPU
|
Intel® Core™ i7-3612QE (4x 2.1 GHz, 6MB cache, TDP 35W) Intel® Core™ i7-3555LE (2x 2.5 GHz, 4MB cache, TDP 25W) Intel® Core™ i7-2715QE (4x 2.1 GHz, 6MB cache, TDP 45W) 支持Intel®超线程与智能加速技术 |
|
DMI
|
5 GT/s | |
|
系统芯片
|
Intel® QM77 Express芯片组、Intel® QM67 Express芯片组（可选） | |
|
BIOS
|
AMI EFI BIOS, SPI Flash | |
|
内存
|
技术
|
Onboard DDR3 SDRAM, 1333/1600 MHz,up to 8GB |
|
ECC支持
|
- | |
|
最大容量
|
支持双通道内存,最大支持 16 GB | |
|
板贴
|
4 GB 内存 | |
|
插槽数
|
1x DDR3 SO-DIMM,最大支持8GB/1333/1600 MHZ |
|
|
储存
|
SATA
|
6 x SATA接口（其中1 x SATA (7) 2.5"硬盘接口,1xCFast卡座,4x从后IO板引出） |
|
PATA(IDE)
|
- | |
|
SSD
|
- | |
|
CF
|
- | |
|
其他
|
- | |
|
显示
|
芯片组
|
CPU集成 |
|
图形引擎
|
Intel® HD Graphics 4000 | |
|
VGA
|
QXGA模拟讯号可切换之前侧或后侧,显示最大支持2048 x 1536@60Hz | |
|
LCD
|
- | |
|
DVI
|
1个DVI-I通道, 位于主板后侧,显示最大支持2048 x 1536@75Hz（DVI-I） | |
|
HDMI
|
- | |
|
DP
|
1xDP to DVI通道,位于主板I/O口,显示最大支持2048 x 1536@75Hz |
|
|
多显
|
支持独立双显 | |
|
以太网
|
芯片组
|
3 x Intel® 82583V千兆以太网控制器 |
|
速度
|
10/100/1000 Mbps | |
|
扩展插槽
|
|
PCI 64-bit/66MHz, 3.3V或5V通用电压（I/O)，可工作于支持CompactPCI总线通信（通 用模式）的系统槽和外设槽 |
|
标准
|
|
PICMG 2.0 CompactPCI规范R3.0 PICMG 2.1热插拔规范R2.0 PICMG 2.9系统管理规范R1.0 PICMG 2.16包交换背板规范R1.0 |
|
I/O
|
USB
|
2 x USB 2.0 (前面板),10 x USB 2.0 (后侧) |
|
音频
|
HDA讯号（后端引出） | |
|
串口
|
6xCOM口(1x从前面板引出,5x从后IO板引出) | |
|
GPIO
|
8bit GPIO | |
|
其他
|
1 x PS/2键盘和鼠标 (后侧) | |
|
电源
|
电源类型
|
ATX/AT |
|
电源电压
|
- | |
|
功耗（典型值）
|
- | |
|
环境
|
工作温度
|
-20 ~ 70℃ （-40～85℃ 可选 ) |
|
储存温度
|
-40 ~ 85℃ （-55～105℃ 可选 ) | |
|
相对湿度
|
5 ~ 95%, 系统无冷凝 | |
|
其他
|
- | |
|
外形
|
Formfactor
|
标准 6U CPCI 控制器 |
|
尺寸
|
233 x 162mm |
|
|
型号
|
描述
|
| CPC-6671-2715QE | Intel® Core™ i7-2715QE板载4GB内存 |
| CPC-6671-3555LE | Intel® Core™ i7-3555LE 板载4GB内存 |
| CPC-6671-3612QE | Intel® Core™ i7-3612QE板载4GB内存 |
| 序号 | 文件名 | 更新日期 |
下载 |
| 1 | QM67/77 Chipset Drivers | 2015-06-19 |  |
