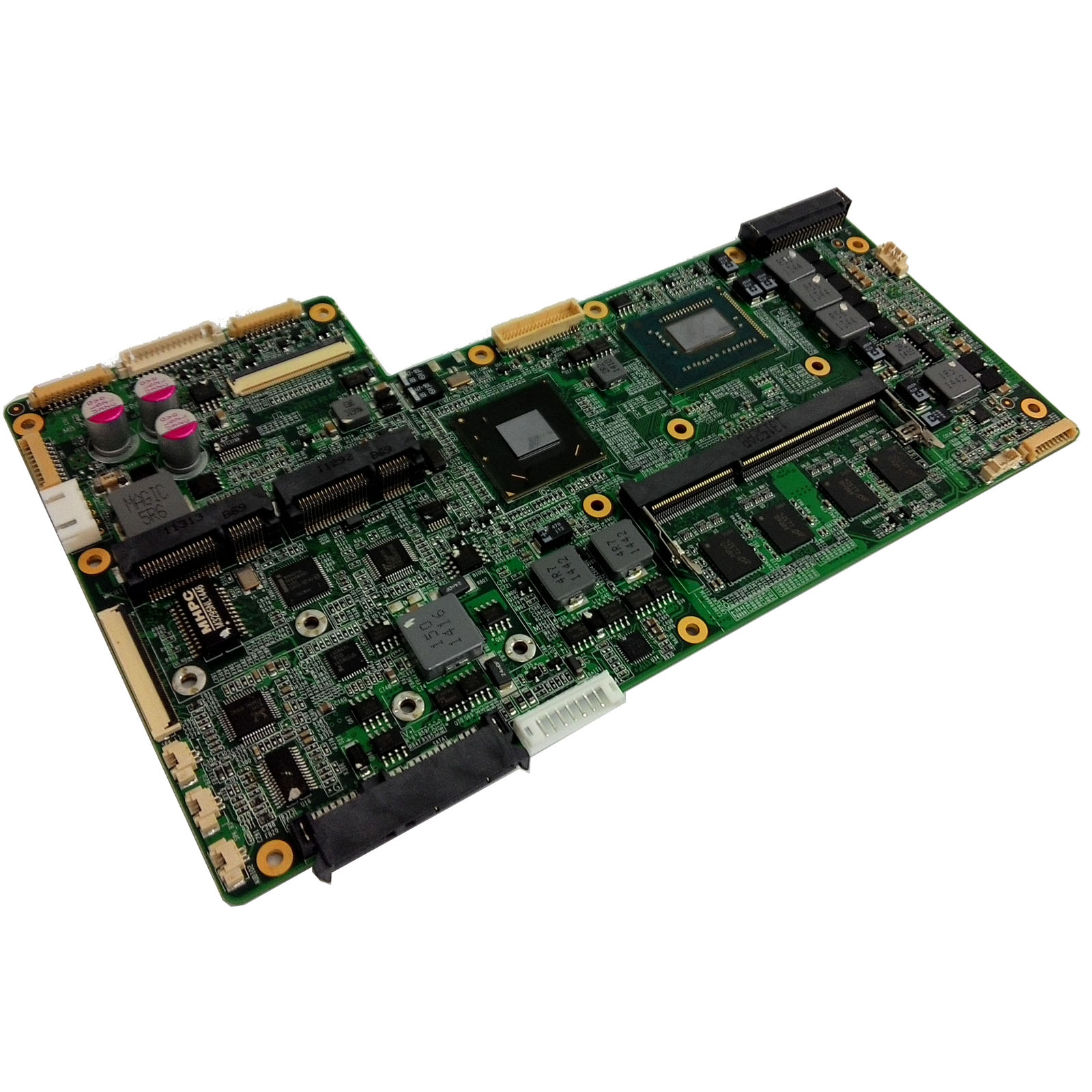

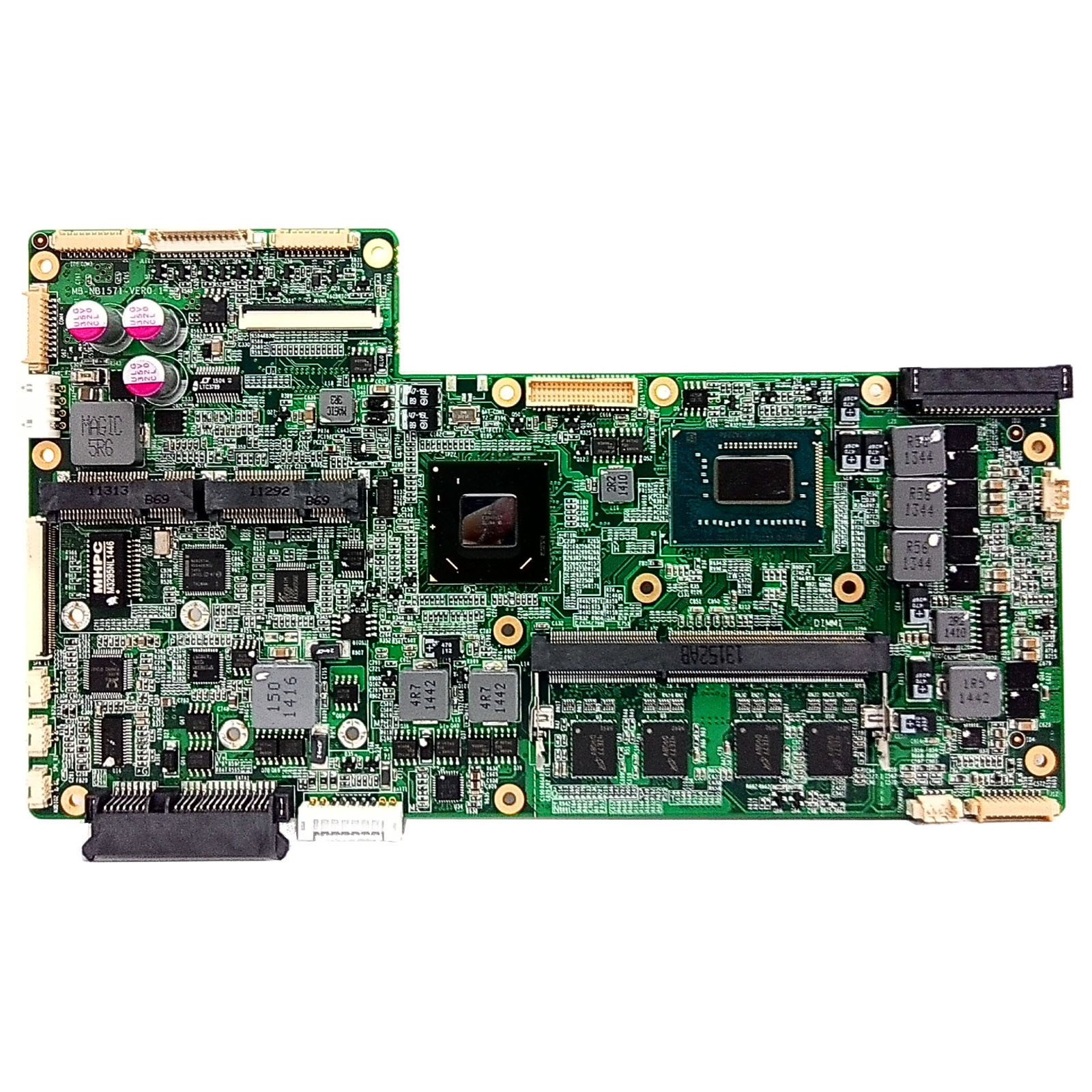

笔记本主板系列 MB-NB1571
Intel®第二代/第三代Core™ i7/i5/i3/Celeron®处理器
2xMini PCI-E，各种接口应用丰富多样，
带双路电池及EC管理
板载2GB/4GB DDR3 1333/1600MHz和1个SO-DIMM插槽
支持VGA/LVDS(双通道24位）扩展，支持独立双显功能
支持SATA RAID 0，1，5，10
可通过EB-IO扩展多功能应用
支持SD CARD和SIM CARD
分享到：
- 产品规格
- 订购信息
- 下载
- 相关产品
|
项目
|
描述
|
|
|
处理器系统
|
CPU
|
Intel® Core™ i7-3612QE (4x 2.1 GHz, 6MB cache, TDP 35W) Intel® Core™ i7-3555LE (2x 2.5 GHz, 4MB cache, TDP 25W) Intel® Core™ i7-3537U (2x 2.0 GHz, 4MB cache, TDP 17W) Intel® Core™ i7-2715QE (4x 2.1 GHz, 6MB cache, TDP 45W) Intel® Core™ i7-2610UE (2x 2.4 GHz, 4MB cache, TDP 17W) 支持Intel®超线程与智能加速技术 |
|
DMI
|
5GT/S | |
|
系统芯片
|
Intel® NM70/QM67/QM77 Express芯片组（可选） | |
|
BIOS
|
AMI UEFI 2.x BIOS, SPI闪存 | |
|
内存
|
技术
|
DDR3 SDRAM, 1333/1600 MHz，up to 16GB |
|
ECC支持
|
- | |
|
最大容量
|
16 GB | |
|
板贴
|
2GB DDR3 SDRAM，up to 8GB | |
|
插槽数
|
1x DDR3-1333/1600 SO-DIMM插槽 | |
|
储存
|
SATA
|
2 x SATA3.0 (6.0Gbps) ,3x SATA2.0(3.0Gbps) 接口,支持RAID 0，1，5，10。 |
|
PATA(IDE)
|
- | |
|
SSD
|
- | |
|
CF
|
- | |
|
其他
|
- | |
|
显示
|
芯片组
|
CPU集成 |
|
图形引擎
|
Intel® HD Graphics 4000 (根据CPU选择) | |
|
VGA
|
最大支持2048 x 1536@60Hz | |
|
LCD
|
单通道或双通道24-bit LVDS最大支持1920 x 1200 | |
|
DVI
|
- | |
|
SDVO
|
- | |
|
DP
|
- | |
|
多显
|
支持独立双显 | |
|
以太网
|
芯片组
|
1 x Intel® 82583V千兆以太网控制器 |
|
速度
|
10/100/1000 Mbps | |
|
扩展插槽
|
|
4 PCI Express x1 , LPC, |
|
看门狗
|
|
255级 |
|
I/O
|
USB
|
6 x USB 2.0，2 x USB 3.0 |
|
音频
|
Realtek ALC892 HD Audio Controller,支持麦克风/线出/2个2W扬声器 | |
|
card read
|
SD card socket ， SIM card slot | |
|
Rear IO Board
|
EB-IO CN1/CN2，PCIe x2,LPC,USB x2, SATA x2 | |
|
其他
|
- | |
|
电源
|
电源类型
|
2xBattery or DC 19V供电 |
|
电源电压
|
DC 19V供电 | |
|
功耗（典型值）
|
35W(BY I7-3555LE CPU) | |
|
环境
|
工作温度
|
-20 ~ 70℃ （-40～85℃ 可选 ) |
|
储存温度
|
-40 ~ 85℃ （-55～105℃ 可选 ) | |
|
相对湿度
|
5 ~ 95%, 系统无冷凝 | |
|
其他
|
- | |
|
外形
|
Formfactor
|
非标笔记本主板 |
|
尺寸
|
120 x 210 mm | |
|
型号
|
描述
|
| MB-NB1571-3612QE | MB-NB1571 with Intel® Core™ i7-3612QE (4x 2.1 GHz, 6MB cache, TDP 35W) |
| MB-NB1571-3555LE | MB-NB1571 with Intel® Core™ i7-3555LE (2 x 2.5 GHz, 4MB cache, TDP 25W) |
| MB-NB1571-3537U | MB-NB1571 with Intel® Core™ i7-3537U (2x 2.0 GHz, 4MB cache, TDP 17W) |
| 序号 | 文件名 | 更新日期 |
下载 |
| 1 | QM67/77 Chipset Drivers | 2015-06-19 |  |
