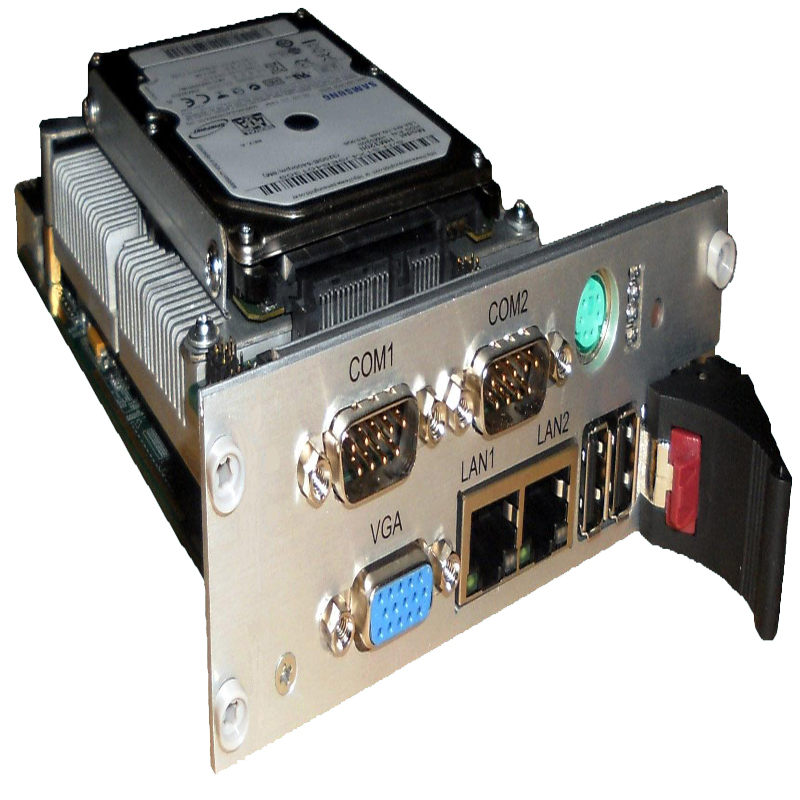

3U CompactPCI CPC-3910
• 板载Intel®低功耗Pentium® M 1.8 CPU
• 支持DDRII-400 SO-DIMM内存，最大1GB
• 支持18bit,独立双显示功能• 双通道LVDS,CRT
• 支持 4 个 高速USB2.0接口
• 板载2.5寸SATA硬盘（可选）
分享到：
- 产品规格
- 订购信息
- 下载
- 相关产品
|
项目
|
描述
|
|
|
处理器系统
|
CPU
|
Intel® Celeron® M Processor ULV 373, 1.00GHz, 400MHz FSB,5.5W Intel® Celeron® M Processor 390, 1.70GHz, 400MHz FSB,21W Intel® Pentium® M Processor 745A, 1.80GHz, 400MHz FSB,21W |
|
FSB
|
400MHz | |
|
系统芯片
|
Intel® 910GMLE+ICH6M芯片组 | |
|
BIOS
|
Phoenix-AWARD PnP Flash BIOS | |
|
内存
|
技术
|
DDRII-400 MHz |
|
ECC支持
|
-- | |
|
最大容量
|
1 GB | |
|
板贴
|
- | |
|
插槽数
|
1 | |
|
储存
|
SATA
|
1 x SATA (7+15) 2.5"硬盘接口 |
|
PATA(IDE)
|
- | |
|
SSD
|
- | |
|
CF
|
- | |
|
其他
|
- | |
|
显示
|
芯片组
|
北桥集成 |
|
图形引擎
|
Intel® Integrated Graphics | |
|
VGA
|
QXGA模拟讯号可切换之前侧或后侧,显示最大支持2048 x 1536@60Hz | |
|
LCD
|
18/24 bit 双通道LVDS,最大支持1400X1050 | |
|
DVI
|
- | |
|
HDMI
|
- | |
|
DP
|
- | |
|
多显
|
支持独立双显，LVDS从主板后侧引出 | |
|
以太网
|
芯片组
|
2 x Intel® 8111C百兆以太网控制器 |
|
速度
|
10/100 Mbps | |
|
扩展插槽
|
|
J1支持32Bit,33MHz CPCI总线 兼容PICMG 2.0核心规范，PICMG 2.1热插拔规范，3.3V/5V VIO信号环境 通过PCI to PCI桥扩展CPCI总线 |
|
标准
|
|
PICMG 2.0 CompactPCI规范R3.0 PICMG 2.1热插拔规范R2.0 |
|
I/O
|
USB
|
4 x USB 2.0 |
|
音频
|
Realtek AC97 Link | |
|
串口
|
1XRS-232/422/485(COM1), 1XRS-232(COM2) | |
|
看门狗
|
255级 | |
|
其他
|
1 x PS/2键盘和鼠标 | |
|
电源
|
电源类型
|
ATX/AT |
|
电源电压
|
- | |
|
功耗（典型值）
|
- | |
|
环境
|
工作温度
|
0 ~ 65℃ （-20～70℃ 可选 ) |
|
储存温度
|
-40 ~ 85℃ （-55～105℃ 可选 ) | |
|
相对湿度
|
5 ~ 95%, 系统无冷凝 | |
|
其他
|
- | |
|
外形
|
Formfactor
|
标准 3U CPCI 控制器 |
|
尺寸
|
161.50 x 100.00mm |
|
|
型号
|
描述
|
| CPC-3910-S | Intel®低功耗Pentium® M 1.8 CPU,37Pin接口主板，支持CRT/LCD和双网卡 |
| CPC-3910-IO | Intel®低功耗Pentium® M 1.8 CPU,海岸线接口主板，支持CRT/LCD和双网卡 |
| DDR2-1GB | SO-DIMM 1GB DDRII 内存 |
