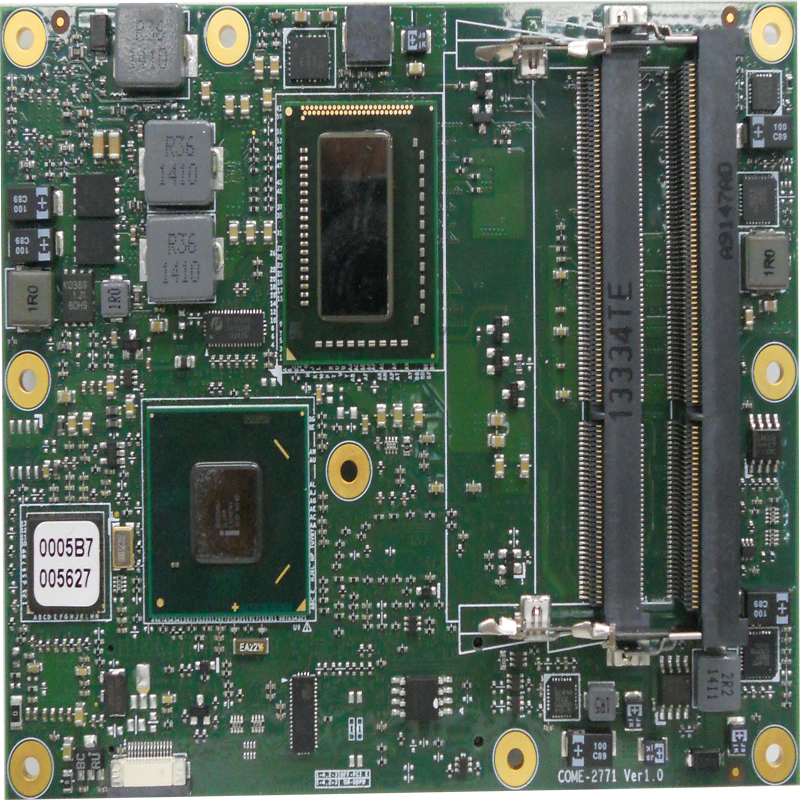

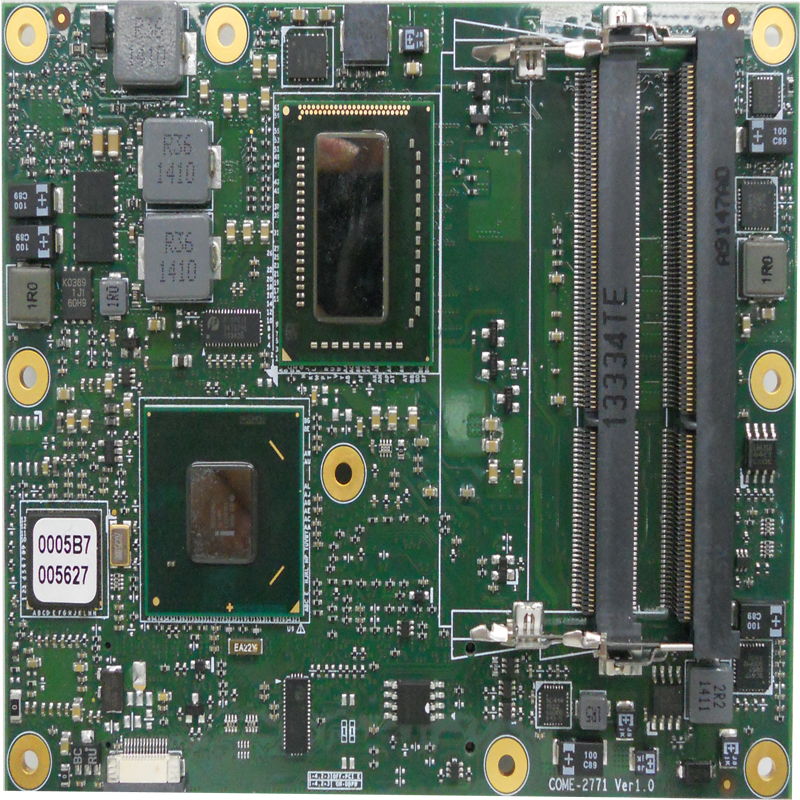

COM Express® 系列 COM-2771
Intel®第二代/第三代Core™ i7/i5/i3/Celeron®处理器 COM-Express® Basic Type2模块
分享到：
- 产品规格
- 订购信息
- 下载
- 相关产品
|
项目
|
描述
|
|
|
处理器系统
|
CPU
|
COM-2771: Intel® Core™ i7-3612QE (4x 2.1 GHz, 6MB cache, TDP 35W) Intel® Core™ i7-3555LE (2x 2.5 GHz, 4MB cache, TDP 25W) Intel® Core™ i7-3517UE (2x 1.7 GHz, 4MB cache, TDP 17W) COM-2671: Intel® Core™ i7-2715QE (4x 2.1 GHz, 6MB cache, TDP 45W) Intel® Core™ i7-2610UE (2x 2.4 GHz, 4MB cache, TDP 17W) 支持Intel®超线程与智能加速技术 |
|
DMI
|
5 GT/s | |
|
系统芯片
|
Intel® QM77 Express芯片组(COM-2771), Intel® QM67 Express芯片组(COM-2671) | |
|
BIOS
|
AMI UEFI 2.x BIOS, SPI Flash | |
|
内存
|
技术
|
DDR3 SDRAM, 1066/1333/1600 MHz |
|
ECC支持
|
- | |
|
最大容量
|
16 GB | |
|
板贴
|
- | |
|
插槽数
|
双通道 |
|
|
储存
|
SATA
|
2 x SATA3.0 (6.0Gbps) ,2 x SATA2.0(3.0Gbps) 接口,支持RAID 0，1，5，10 |
|
PATA(IDE)
|
1 x PATA(UDMA-66/100) |
|
|
SSD
|
- | |
|
CF
|
- | |
|
其他
|
- | |
|
显示
|
芯片组
|
CPU集成 |
|
图形引擎
|
Intel® HD Graphics 4000 (COM-2771), Intel® HD Graphics 3000 (COM-2671) | |
|
VGA
|
最大支持2048 x 1536@60Hz | |
|
LCD
|
单通道或双通道24-bit LVDS最大支持1920 x 1200 | |
|
DVI
|
1路DVI/HDMI | |
|
SDVO
|
1路DDI/SDVO,与PEG复用 | |
|
DP
|
- | |
|
多显
|
支持独立双显 | |
|
以太网
|
芯片组
|
1 x Intel® 82583V千兆以太网控制器 |
|
速度
|
10/100/1000 Mbps | |
|
扩展插槽
|
|
PEG(PCI Express Graphic Generation 3.0 (8GT/s)) 5 PCI Express x1 , 32bit PCI Bus LPC, SMBus, I²C bus (fast mode, 400 kHz, multi-master) |
|
看门狗
|
|
- |
|
I/O
|
USB
|
8 x USB 2.0 |
|
音频
|
HDA | |
|
串口
|
- | |
|
GPIO
|
8位GPIO | |
|
其他
|
- | |
|
电源
|
电源类型
|
ATX/AT |
|
电源电压
|
+12V,+5VSB,VBAT |
|
|
功耗（典型值）
|
- | |
|
环境
|
工作温度
|
-20 ~ 70℃ （-40～85℃ 可选 ) |
|
储存温度
|
-40 ~ 85℃ （-55～105℃ 可选 ) | |
|
相对湿度
|
5 ~ 95%, 系统无冷凝 | |
|
其他
|
- | |
|
外形
|
Formfactor
|
COM-Express® 2.0 Type 2 Basic 模块 |
|
尺寸
|
125 x 95mm | |
|
型号
|
描述
|
| COM-2771-3612QE |
COM Express® Type 2 Basic module COM-2771 with Intel® Core™i7-3612QE CPU(4x2.1 GHz, 6MB cache, TDP 35W) |
| COM-2771-3555LE |
COM Express® Type 2 Basic module COM-2771 with Intel® Core™ i7-3555LE CPU(2x2.5 GHz, 4MB cache, TDP 25W) |
| COM-2671-2715QE |
COM Express® Type 2 Basic module COM-2671 with Intel® Core™i7-2715QE CPU(4x2.1 GHz, 6MB cache, TDP 45W) |
| 序号 | 文件名 | 更新日期 |
下载 |
| 1 |  |
||
| 2 | |
||
| 3 | QM67/77 Chipset Drivers | 2015-06-19 | |
