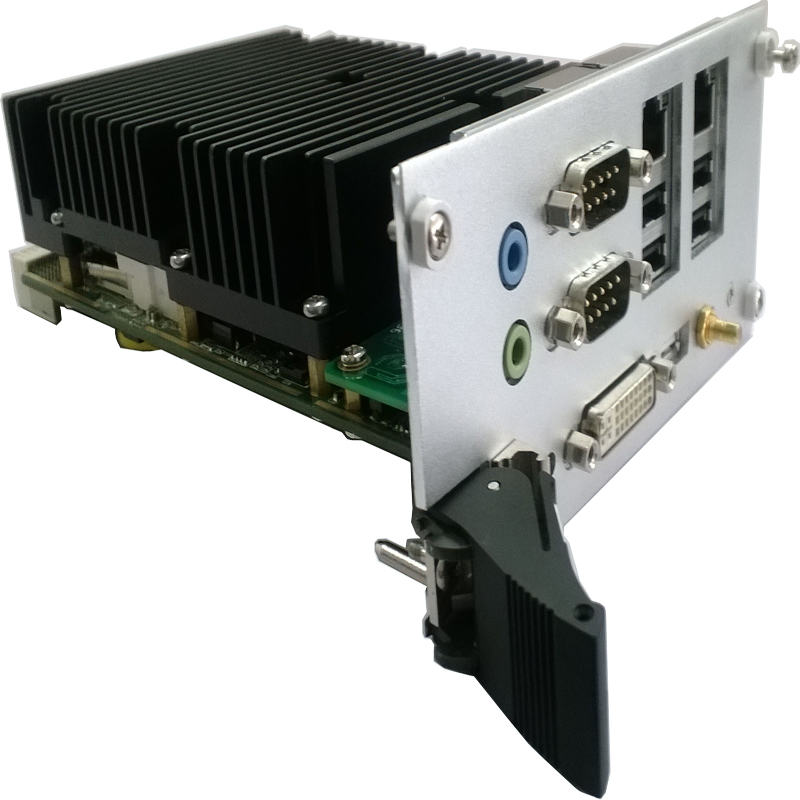

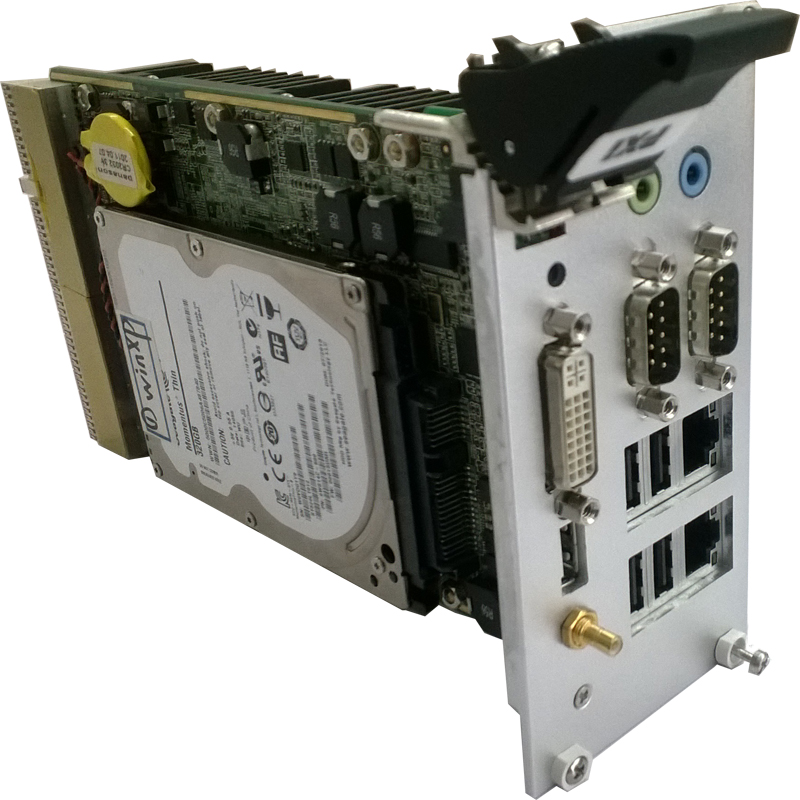

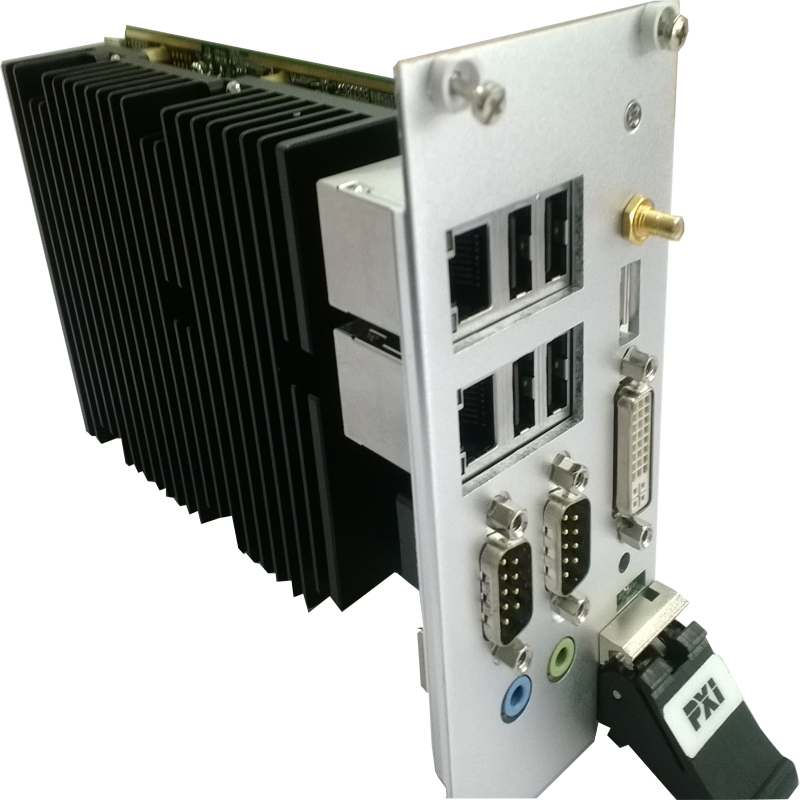

PXI/PXI Expreess系列 PXI-3620
Intel®第二代/第三代Core™ i7/i5/i3/Celeron®处理器
标准3U PXI 控制器
支持双通道DDR3 SO-DIMM,最大支持16GB/1333MHz
板载2.5'' SATA硬盘
支持双千兆网卡
Trigger I/O for Advanced PXI Trigger Functions
支持DVI-I显示接口
PXI-1 Hardware Specification Rev. 2.2 compliant
分享到：
- 产品规格
- 订购信息
- 下载
- 相关产品
|
项目
|
描述
|
|
|
处理器系统
|
CPU
|
Intel® Core™ i7-3537U Processor |
|
DMI
|
5 GT/s | |
|
系统芯片
|
Intel® HM65 Express芯片组 | |
|
BIOS
|
AMI EFI BIOS, 32Mb SPI Flash | |
|
内存
|
技术
|
DDR3 SDRAM, 1066/1333 MHz |
|
ECC支持
|
- | |
|
最大容量
|
16 GB | |
|
板贴
|
- | |
|
插槽数
|
双通道 | |
|
储存
|
SATA
|
1 x SATA 3.0(7+15) 2.5"硬盘接口 |
|
PATA(IDE)
|
- | |
|
SSD
|
- | |
|
CF
|
- | |
|
其他
|
- | |
|
显示
|
芯片组
|
CPU集成 |
|
图形引擎
|
Intel® HD Graphics 4000 | |
|
VGA
|
显示最大支持1920*1200@60Hz | |
|
LCD
|
- | |
|
DVI
|
显示最大支持2048 x 1536@75Hz（DVI-I） | |
|
HDMI
|
- | |
|
DP
|
- |
|
|
SDVO
|
- | |
|
TV Out
|
- | |
|
多显
|
- | |
|
以太网
|
芯片组
|
2 x Intel® 82574L千兆以太网控制器 |
|
速度
|
10/100/1000 Mbps | |
|
扩展插槽
|
|
PXI connector |
|
看门狗
|
|
- |
|
I/O
|
USB
|
6 x USB 2.0 |
|
音频
|
Realtek ALC892 HD Audio Controller,支持麦克风/线出 | |
|
串口
|
2 x RS-232 |
|
|
并口
|
- | |
|
软驱
|
- | |
|
GPIO
|
- | |
|
其他
|
- | |
|
电源
|
电源类型
|
AT |
|
电源电压
|
- | |
|
功耗（典型值）
|
- | |
|
环境
|
工作温度
|
-20 ~ 70℃ （-40～85℃ 可选 ) |
|
储存温度
|
-40 ~ 85℃ （-55～105℃ 可选 ) | |
|
相对湿度
|
5 ~ 95%, 系统无冷凝 | |
|
其他
|
- | |
|
外形
|
Formfactor
|
标准 3U PXI 控制器 |
|
尺寸
|
60.5 x 128.7 x 213.2 mm | |
|
型号
|
描述
|
| PXI-3620V | Intel® Core™ i7-3537U搭载120GB SSD/ 8GB DDR3内存 |
| PXI-3620D | Intel® Core™ i7-3537U搭载500GB硬盘/ 8GB DDR3内存 |
| PXI-3620C | Intel® Core™ i7-3537U搭载500GB硬盘/ 4GB DDR3内存 |
| 序号 | 文件名 | 更新日期 |
下载 |
| 1 | BIOS介绍 | 2014-05-17 |  |
| 2 | QM67/77 Chipset Drivers | 2015-06-19 | |
